Hồ sơ thiết kế xây dựng gồm những gì?
Trước khi khởi công, điều nhiều chủ đầu tư quan tâm là hồ sơ thiết kế xây dựng gồm những gì và cần kiểm tra những tài liệu nào. Thực tế, đây không chỉ là một tập bản vẽ mà là bộ tài liệu giúp thống nhất phương án thiết kế, làm căn cứ để thi công, giám sát và nghiệm thu công trình.
Theo kinh nghiệm của chúng tôi, một bộ hồ sơ được chuẩn bị đầy đủ ngay từ đầu sẽ giúp giảm đáng kể việc sửa đổi trong quá trình xây dựng, đồng thời hạn chế tranh cãi giữa chủ đầu tư và đơn vị thi công.

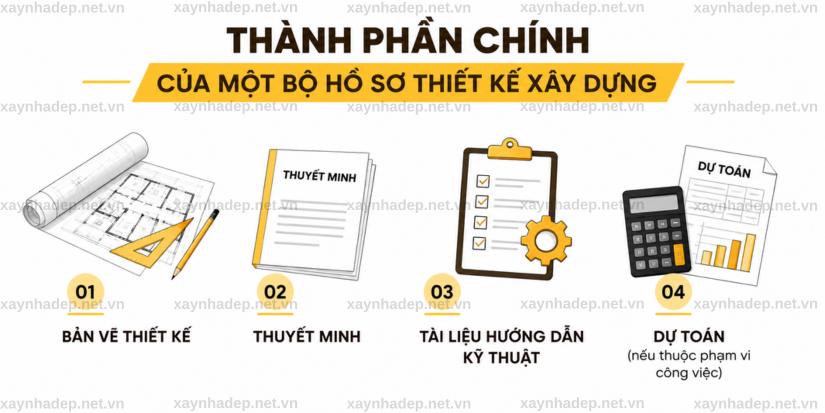

Thành phần chính của một bộ hồ sơ thiết kế xây dựng
Một bộ hồ sơ thiết kế xây dựng thường gồm nhiều nhóm tài liệu, mỗi nhóm đảm nhận một vai trò khác nhau nhưng có liên kết chặt chẽ với nhau.
Các nhóm tài liệu phổ biến gồm:
- Bản vẽ thiết kế.
- Thuyết minh.
- Tài liệu hướng dẫn kỹ thuật.
- Dự toán (nếu thuộc phạm vi công việc).
Ví dụ, khi xây nhà ở riêng lẻ, nếu chỉ có bản vẽ mà thiếu các tài liệu hướng dẫn hoặc giải thích kỹ thuật thì đội thi công có thể hiểu khác với ý tưởng của đơn vị thiết kế, dẫn đến phát sinh trong quá trình thực hiện.
Bản vẽ thiết kế gồm những nội dung nào?
Bản vẽ là phần được sử dụng thường xuyên nhất trong quá trình thi công. Tùy từng công trình, số lượng bản vẽ sẽ khác nhau nhưng đều nhằm thể hiện hình dạng, kích thước và cách bố trí các hạng mục.
Trong đó, bản vẽ kiến trúc giúp thể hiện không gian sử dụng, mặt bằng, mặt đứng và hình thức tổng thể của công trình. Đây là một trong những tài liệu quan trọng để các bên cùng thống nhất phương án trước khi triển khai thực tế.
Thuyết minh thiết kế bao gồm những gì?
Bên cạnh bản vẽ, thuyết minh thiết kế giúp giải thích các giải pháp được lựa chọn và những yêu cầu kỹ thuật cần tuân thủ.
Theo quan điểm của chúng tôi, nhiều chủ đầu tư thường bỏ qua tài liệu này vì nghĩ chỉ cần xem bản vẽ là đủ.
Tuy nhiên, phần thuyết minh lại giúp hiểu rõ hơn mục đích của từng giải pháp thiết kế và tránh hiểu sai trong quá trình thi công.
Chỉ dẫn kỹ thuật và các tài liệu liên quan
Ngoài các bản vẽ chính, nhiều bộ hồ sơ còn kèm theo chỉ dẫn kỹ thuật để quy định yêu cầu về vật liệu, tiêu chuẩn thi công hoặc cách kiểm soát chất lượng.
Những tài liệu này không phải lúc nào cũng dày, nhưng lại giúp các bên có cùng cách hiểu khi triển khai công trình và hạn chế các cách xử lý khác nhau tại hiện trường.
Dự toán xây dựng có phải là một phần của hồ sơ thiết kế không?
Trong nhiều trường hợp, dự toán xây dựng được lập cùng với hồ sơ thiết kế để chủ đầu tư dự kiến chi phí và chuẩn bị ngân sách.
Theo kinh nghiệm của chúng tôi, dự toán không chỉ giúp tính toán chi phí ban đầu mà còn là cơ sở để kiểm soát khối lượng công việc khi thi công và hạn chế phát sinh ngoài kế hoạch.

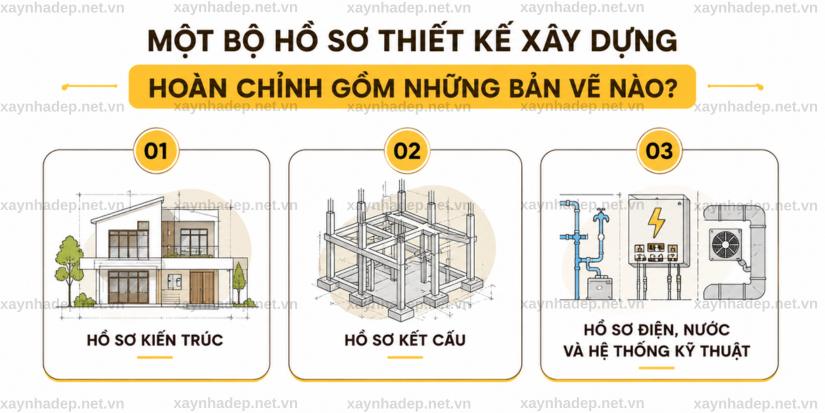

Một bộ hồ sơ thiết kế xây dựng hoàn chỉnh gồm những bản vẽ nào?
Sau khi nắm được các nhóm tài liệu chính, nhiều chủ đầu tư tiếp tục thắc mắc một bộ hồ sơ đầy đủ sẽ có những nhóm bản vẽ nào. Tùy quy mô công trình, số lượng bản vẽ có thể khác nhau nhưng đều phải đáp ứng yêu cầu thiết kế và thi công.
Hồ sơ kiến trúc
Nhóm bản vẽ kiến trúc thể hiện cách tổ chức không gian, công năng sử dụng và hình thức của công trình.
Đây cũng là phần mà chủ đầu tư dễ hình dung nhất vì có thể quan sát được cách bố trí phòng, kích thước từng khu vực và diện mạo tổng thể của ngôi nhà trước khi xây dựng.
Hồ sơ kết cấu
Nhóm hồ sơ này tập trung vào khả năng chịu lực của công trình, từ móng, cột, dầm đến sàn.
Trong đó, bản vẽ kết cấu giúp thể hiện các thông số cần thiết để thi công đúng theo tính toán của đơn vị thiết kế, góp phần bảo đảm độ an toàn và tuổi thọ của công trình.
Hồ sơ điện, nước và hệ thống kỹ thuật
Ngoài kiến trúc và kết cấu, công trình còn cần các bản vẽ thể hiện hệ thống điện, cấp thoát nước và những hạng mục kỹ thuật khác.
Thông thường, các nội dung này được thể hiện trong hồ sơ MEP, giúp các hệ thống kỹ thuật được bố trí đồng bộ với phần kiến trúc và kết cấu, hạn chế việc phải sửa đổi sau khi thi công.
Vai trò của từng thành phần trong hồ sơ thiết kế xây dựng
Một hồ sơ thiết kế xây dựng chỉ phát huy giá trị khi các tài liệu được sử dụng đồng bộ. Mỗi thành phần đều có một nhiệm vụ riêng nhưng cùng hướng đến mục tiêu chung là giúp công trình được thi công đúng thiết kế, đúng kỹ thuật và hạn chế phát sinh.
Theo kinh nghiệm của chúng tôi, nhiều sự cố trong quá trình xây nhà không xuất phát từ bản vẽ sai mà do một hoặc nhiều tài liệu trong hồ sơ bị bỏ sót hoặc không được đối chiếu đầy đủ.
Vì sao không nên chỉ xem bản vẽ mà bỏ qua các tài liệu còn lại?
Nhiều chủ đầu tư thường dành phần lớn thời gian để xem bản vẽ vì đây là tài liệu dễ hình dung nhất. Tuy nhiên, bản vẽ chỉ thể hiện vị trí, kích thước và cách bố trí các hạng mục.
Trong khi đó, phần thuyết minh sẽ giải thích giải pháp thiết kế, còn các tài liệu kỹ thuật quy định yêu cầu về vật liệu, cách thi công hoặc tiêu chuẩn cần đáp ứng. Nếu chỉ nhìn bản vẽ, người đọc rất dễ bỏ sót những thông tin quan trọng.
Ví dụ, một chi tiết trên bản vẽ có thể ghi rất ngắn gọn, nhưng cách thực hiện cụ thể lại được giải thích trong tài liệu đi kèm. Nếu đội thi công không kiểm tra đầy đủ, mỗi người có thể hiểu theo một cách khác nhau và làm không đúng ý đồ thiết kế.
Các thành phần trong hồ sơ phối hợp với nhau như thế nào khi thi công?
Có thể hình dung một bộ hồ sơ giống như nhiều mảnh ghép tạo thành một bức tranh hoàn chỉnh.
Bản vẽ giúp xác định vị trí và kích thước của từng hạng mục. Phần thuyết minh bổ sung các yêu cầu kỹ thuật. Những tài liệu hướng dẫn sẽ quy định cách lựa chọn vật liệu hoặc tiêu chuẩn cần đáp ứng trong quá trình thi công.
Theo quan điểm của chúng tôi, trước khi khởi công, chủ đầu tư nên dành thời gian kiểm tra xem các tài liệu có thống nhất với nhau hay không. Việc rà soát này đơn giản nhưng có thể giúp giảm nhiều phát sinh, tránh phải sửa chữa hoặc thay đổi khi công trình đã triển khai.
Thành phần hồ sơ thiết kế có khác nhau theo từng bước thiết kế không?
Có. Thành phần hồ sơ sẽ thay đổi theo từng bước thiết kế được thực hiện trong dự án.
Mỗi giai đoạn đều có mục đích riêng nên phạm vi tài liệu và mức độ chi tiết cũng khác nhau. Vì vậy, không phải bộ hồ sơ nào cũng giống nhau hoàn toàn.
Hồ sơ thiết kế cơ sở
Ở giai đoạn đầu của dự án, hồ sơ thiết kế cơ sở được lập để thể hiện phương án thiết kế tổng quát, làm căn cứ cho các bước tiếp theo.
Tùy từng loại công trình, nội dung của hồ sơ sẽ có sự khác nhau nhưng đều hướng đến việc xác định giải pháp thiết kế ban đầu.
Hồ sơ thiết kế kỹ thuật
Sau khi phương án thiết kế được xác định, hồ sơ thiết kế kỹ thuật sẽ bổ sung thêm các nội dung cần thiết để làm rõ giải pháp và các yêu cầu kỹ thuật của công trình.
Mức độ chi tiết của tài liệu này thường cao hơn bước thiết kế trước, giúp các bên thống nhất cách triển khai ở những giai đoạn tiếp theo.
Hồ sơ thiết kế bản vẽ thi công
Khi chuẩn bị triển khai xây dựng, hồ sơ thiết kế bản vẽ thi công sẽ thể hiện đầy đủ các thông tin cần thiết để đội thi công thực hiện công trình theo đúng thiết kế đã được phê duyệt.
Đây là giai đoạn có mức độ chi tiết cao nhất trong hệ thống hồ sơ thiết kế.
Checklist hồ sơ thiết kế xây dựng đầy đủ trước khi triển khai
Trước khi ký xác nhận bàn giao hồ sơ hoặc khởi công, chúng tôi khuyên chủ đầu tư nên kiểm tra lại toàn bộ tài liệu. Việc này không mất nhiều thời gian nhưng giúp hạn chế nhiều rủi ro về sau.
Danh mục tài liệu nên có trong một bộ hồ sơ hoàn chỉnh
Bạn nên kiểm tra tối thiểu các nội dung sau:
- Bản vẽ kiến trúc và các bản vẽ kỹ thuật liên quan.
- Hồ sơ kết cấu.
- Hồ sơ hệ thống điện, cấp thoát nước (nếu có).
- Thuyết minh thiết kế.
- Tài liệu hướng dẫn kỹ thuật.
- Dự toán (nếu thuộc phạm vi hợp đồng).
- Danh mục bản vẽ và các tài liệu đính kèm.
Ngoài việc kiểm tra số lượng tài liệu, hãy đối chiếu xem các bản vẽ và tài liệu có thống nhất với nhau hay không.
Những tài liệu thường bị thiếu và ảnh hưởng gì khi thi công
Thực tế, nhiều bộ hồ sơ vẫn có thể thiếu một số tài liệu hoặc thiếu chi tiết ở một vài hạng mục.
Ví dụ, thiếu ghi chú kỹ thuật, thiếu bảng thống kê vật liệu hoặc thiếu bản vẽ của một hạng mục nhỏ. Những thiếu sót này có thể khiến đội thi công phải xác nhận lại nhiều lần, làm chậm tiến độ hoặc phát sinh chi phí điều chỉnh.
Theo kinh nghiệm của chúng tôi, phát hiện thiếu sót trước khi khởi công luôn đơn giản và tiết kiệm hơn rất nhiều so với xử lý khi công trình đang thi công.
Câu hỏi thường gặp về hồ sơ thiết kế xây dựng
Hồ sơ thiết kế xây dựng có bắt buộc phải đầy đủ tất cả thành phần không?
Không phải công trình nào cũng có thành phần hồ sơ giống nhau. Nội dung hồ sơ sẽ phụ thuộc vào loại công trình, quy mô, bước thiết kế và quy định pháp luật áp dụng.
Tuy nhiên, bộ hồ sơ cần đầy đủ các tài liệu bắt buộc tương ứng với phạm vi thiết kế để bảo đảm có thể triển khai và kiểm soát chất lượng công trình.
Chủ đầu tư nên kiểm tra những tài liệu nào trước khi nhận hồ sơ?
Bạn nên kiểm tra số lượng bản vẽ, danh mục tài liệu, sự thống nhất giữa các tài liệu và thông tin của công trình như tên dự án, quy mô, kích thước, ký hiệu bản vẽ và chữ ký của các bên có trách nhiệm.
Nếu có nội dung chưa rõ, nên trao đổi ngay với đơn vị thiết kế trước khi bắt đầu thi công.
Thành phần hồ sơ có thay đổi theo loại và quy mô công trình không?
Có. Nhà ở riêng lẻ, biệt thự, công trình thương mại hay công trình công nghiệp đều có yêu cầu thiết kế khác nhau nên thành phần hồ sơ cũng sẽ khác.
Theo kinh nghiệm của chúng tôi, thay vì so sánh bộ hồ sơ của công trình này với công trình khác, chủ đầu tư nên đối chiếu với phạm vi công việc trong hợp đồng thiết kế và các quy định hiện hành để đánh giá tính đầy đủ của hồ sơ.
