Khi bắt đầu xây dựng một ngôi nhà, điều quan trọng nhất không phải bản phối cảnh 3D long lanh, mà là bộ bản vẽ CAD nhà 2 tầng 8x12m thật chuẩn, rõ ràng và dễ thi công. Đây chính là “ngôn ngữ chung” giữa gia chủ – kiến trúc sư – kỹ sư và đội thợ, đảm bảo mọi chi tiết khi xây dựng đều khớp với thiết kế ban đầu.
Với kinh nghiệm triển khai hàng trăm công trình, Xây Nhà Đẹp nhận thấy rằng: một bộ CAD khoa học có thể rút ngắn 10–20% thời gian thi công và giảm đến 30% rủi ro phát sinh. Bài viết này sẽ giúp bạn hiểu rõ cấu trúc hồ sơ, cách đọc, cách tối ưu và các phương án mặt bằng hiệu quả nhất cho kích thước 8x12m – để bạn tự tin bắt tay vào xây dựng ngôi nhà 2 tầng hoàn chỉnh, đẹp và chuẩn kỹ thuật.
Tổng quan về bản vẽ CAD nhà 2 tầng 8x12m

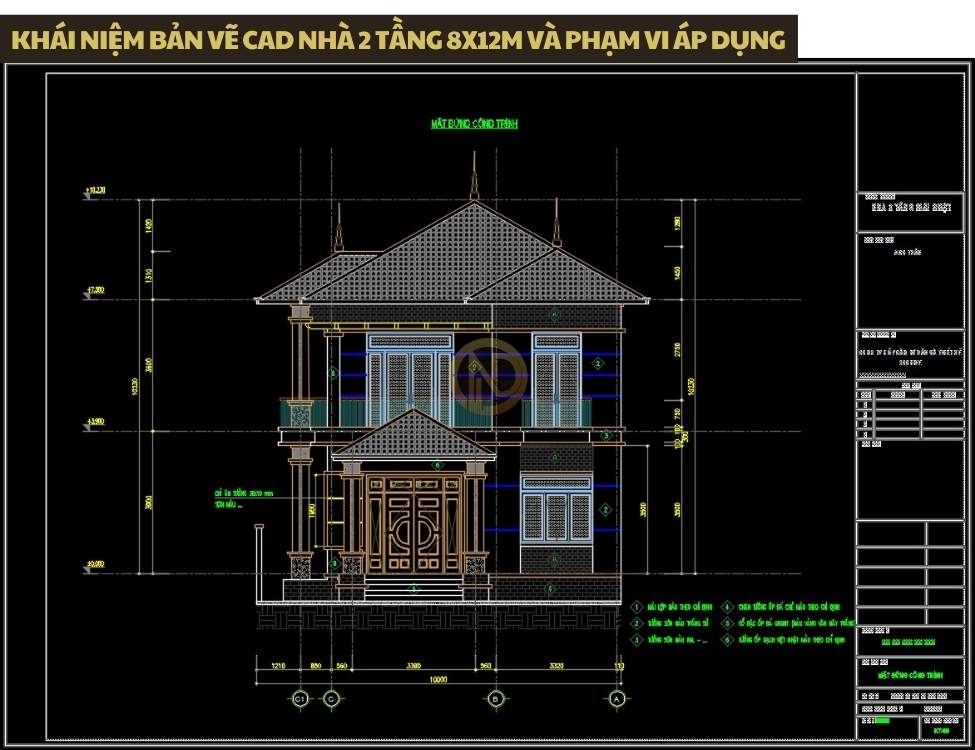

Khái niệm bản vẽ CAD nhà 2 tầng 8x12m và phạm vi áp dụng
Bản vẽ CAD nhà 2 tầng 8x12m là bộ hồ sơ kỹ thuật thể hiện đầy đủ mặt bằng, mặt đứng, mặt cắt và các chi tiết kết cấu – điện – nước. Đây là tài liệu cốt lõi để đảm bảo ngôi nhà thi công đúng ý tưởng thiết kế, đúng kích thước và đúng tiêu chuẩn kỹ thuật. Trong thực tế thi công, Xây Nhà Đẹp luôn sử dụng bản vẽ CAD như công cụ bắt buộc để hạn chế sai sót và tối ưu tiến độ.

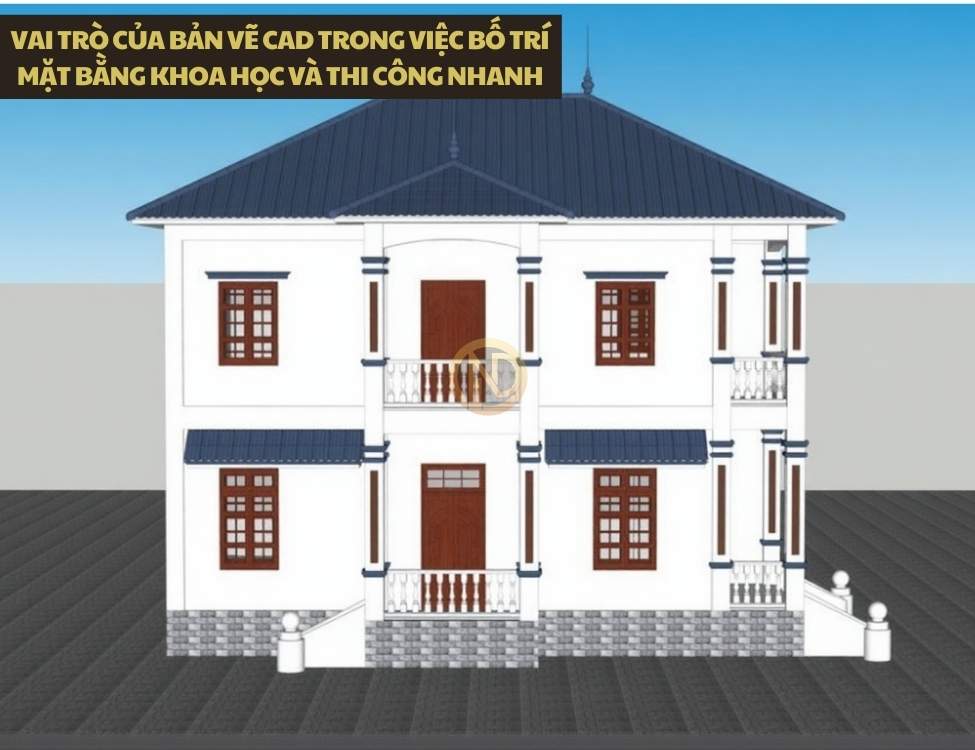

Vai trò của bản vẽ CAD trong việc bố trí mặt bằng khoa học và thi công nhanh
Một bản vẽ chuẩn giúp tổ chức không gian rõ ràng, tiết kiệm diện tích và tránh phát sinh khi thi công. Với các mẫu nhà 2 tầng 8x12m hiện đại, bản vẽ CAD còn là chìa khóa để điều phối công năng hợp lý và đảm bảo sự nhất quán giữa kiến trúc – kết cấu – cơ điện.
Đặc điểm lô đất 8x12m phổ biến ở Việt Nam và các dạng hình thế khu đất
Lô đất 8x12m thường gặp tại khu dân cư mới, vùng ven thành phố hoặc nhà phố nông thôn. Hình thế gọn, vuông hoặc hơi lệch giúp việc triển khai mặt bằng dễ dàng hơn. Tuy nhiên, các lô đất nở hậu, thóp hậu hay bị vát góc sẽ cần bản vẽ CAD chi tiết hơn để xử lý kỹ thuật và phong thủy.
Đối tượng sử dụng bản vẽ CAD: gia chủ, kiến trúc sư, kỹ sư, đội thi công
Gia chủ dùng để kiểm tra công năng, kiến trúc sư dùng để thể hiện ý tưởng, kỹ sư dùng để tính toán kết cấu, còn đội thi công dựa vào bản vẽ để thi công chính xác. Điều này cho thấy hồ sơ CAD là cầu nối giữa tất cả các bên trong suốt quá trình xây dựng.

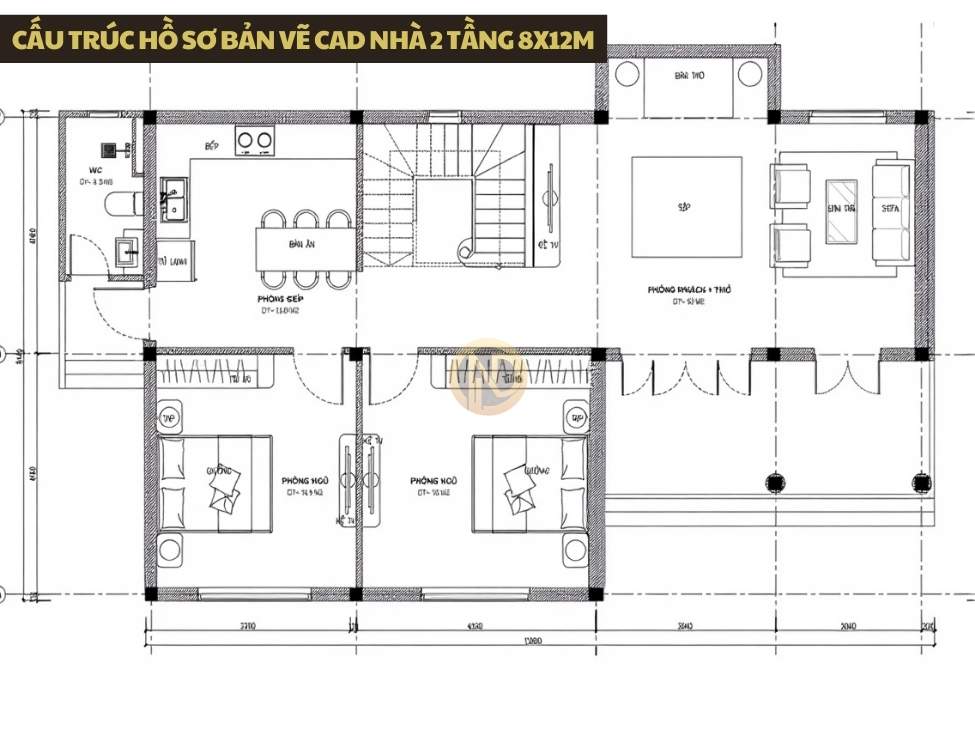

Cấu trúc hồ sơ bản vẽ CAD nhà 2 tầng 8x12m
Các nhóm bản vẽ chính: kiến trúc, kết cấu, điện – nước – thông gió
Một bộ hồ sơ đầy đủ bao gồm nhóm kiến trúc, nhóm kết cấu và nhóm MEP (điện, cấp thoát nước, thông gió). Với diện tích 8x12m, việc đồng bộ các nhóm này trong bản vẽ CAD nhà 2 tầng 8x12m giúp thi công chính xác, hạn chế chồng chéo đường ống và lỗi kỹ thuật.
Thành phần bản vẽ kiến trúc: mặt bằng, mặt đứng, mặt cắt, chi tiết kiến trúc
Bản vẽ kiến trúc mô tả hình dáng ngôi nhà, tỉ lệ mặt tiền, kích thước cửa, cầu thang và sự phân chia công năng. Đây là phần gia chủ xem nhiều nhất khi duyệt hồ sơ.
Thành phần bản vẽ kết cấu: móng, cột, dầm, sàn, cầu thang cho nhà 2 tầng 8x12m
Nhóm kết cấu thể hiện kích thước móng, dầm, cột, thép sàn và cầu thang. Sai sót nhỏ trong phần này có thể khiến công trình thiếu an toàn, vì vậy Xây Nhà Đẹp luôn xem kết cấu là bước quan trọng nhất sau kiến trúc.
Tiêu chuẩn trình bày bản vẽ CAD: khung tên, tỷ lệ, layer, ký hiệu, ghi kích thước
Tiêu chuẩn trình bày giúp hồ sơ rõ ràng, dễ đọc và dễ thi công. Việc sử dụng layer chuẩn, ký hiệu đồng nhất và tỷ lệ chính xác giúp đội thợ thao tác nhanh và tránh nhầm lẫn trong quá trình thi công.
Nguyên tắc bố trí mặt bằng khoa học cho nhà 2 tầng 8x12m
Tổ chức giao thông ngang – dọc, giảm hành lang thừa trong mặt bằng 8x12m
Với chiều ngang 8m, việc bố trí giao thông hợp lý sẽ giúp tận dụng diện tích và tránh góc chết. Hành lang nên ngắn và liên kết các không gian chính theo trục dọc.

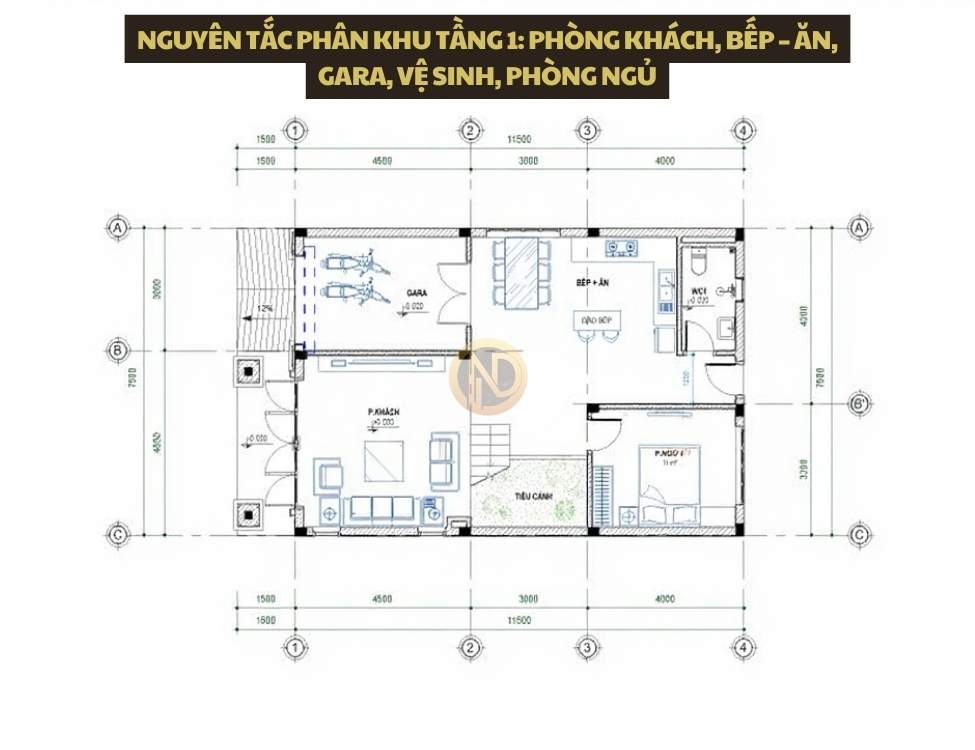

Nguyên tắc phân khu tầng 1: phòng khách, bếp – ăn, gara, vệ sinh, phòng ngủ
Tầng 1 nên ưu tiên không gian sinh hoạt chung và một phòng ngủ cho người lớn tuổi. Bếp và phòng ăn nên bố trí liên thông để thoáng và giảm mùi.

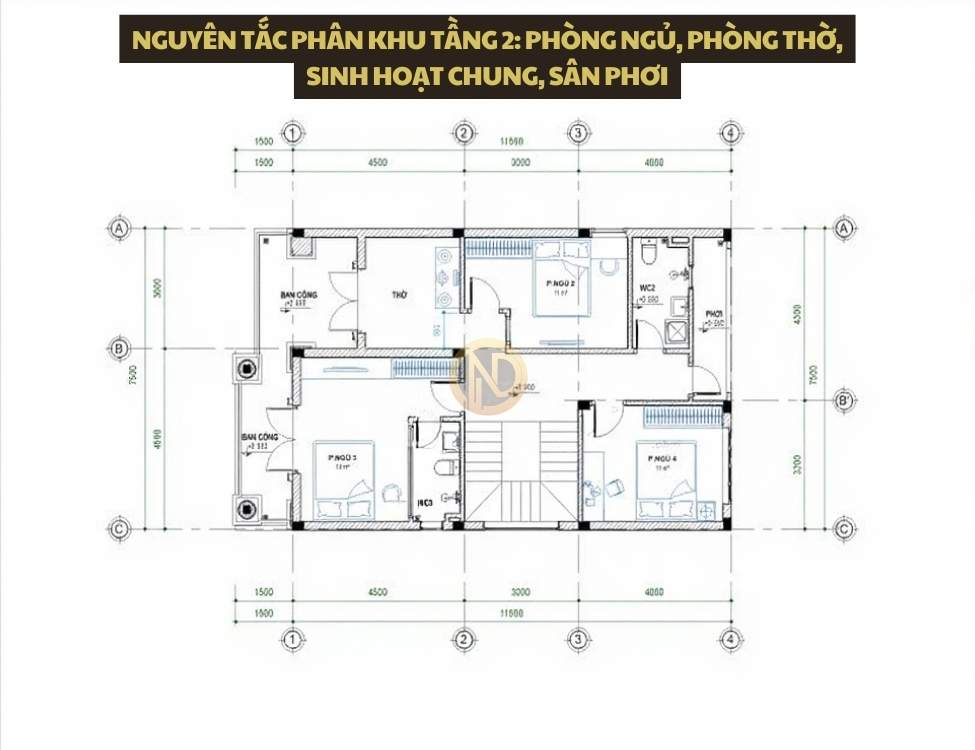

Nguyên tắc phân khu tầng 2: phòng ngủ, phòng thờ, sinh hoạt chung, sân phơi
Tầng 2 là nơi nghỉ ngơi và làm việc nên cần yên tĩnh, nhiều ánh sáng. Với gia đình lớn, có thể tham khảo layout của nhà 2 tầng 4 phòng ngủ 8×12 để bố trí không gian hợp lý.

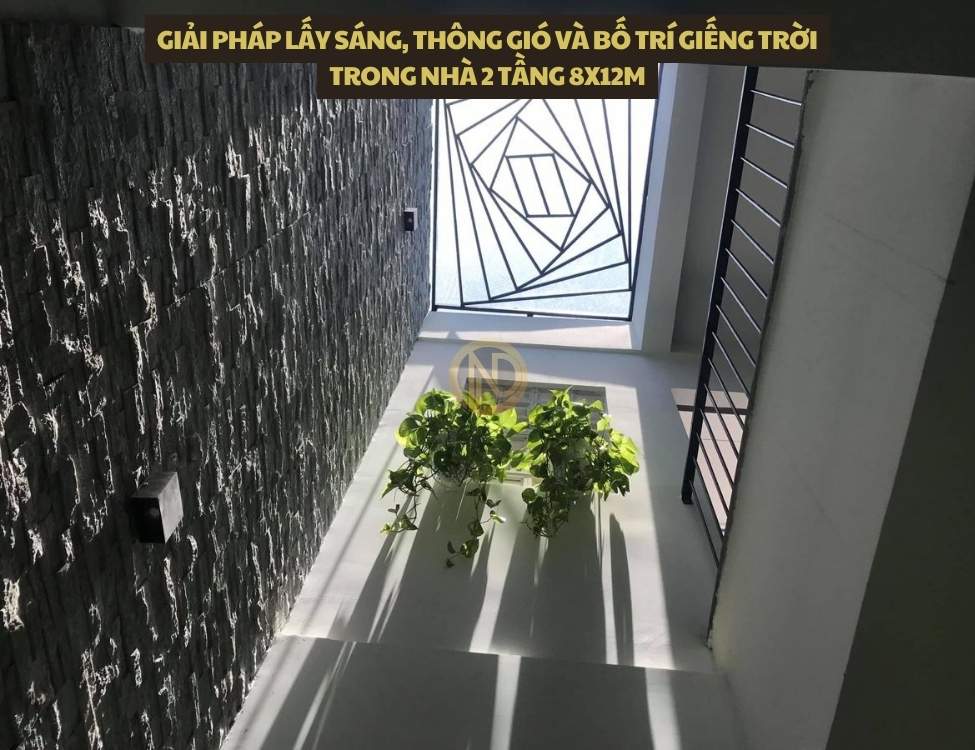

Giải pháp lấy sáng, thông gió và bố trí giếng trời trong nhà 2 tầng 8x12m
Lô đất sâu cần giếng trời hoặc sân sau để tạo đối lưu gió. Cửa sổ bố trí theo trục gió chủ đạo giúp ngôi nhà luôn thoáng và tiết kiệm điện năng.
Các phương án mặt bằng điển hình trong bản vẽ CAD nhà 2 tầng 8x12m

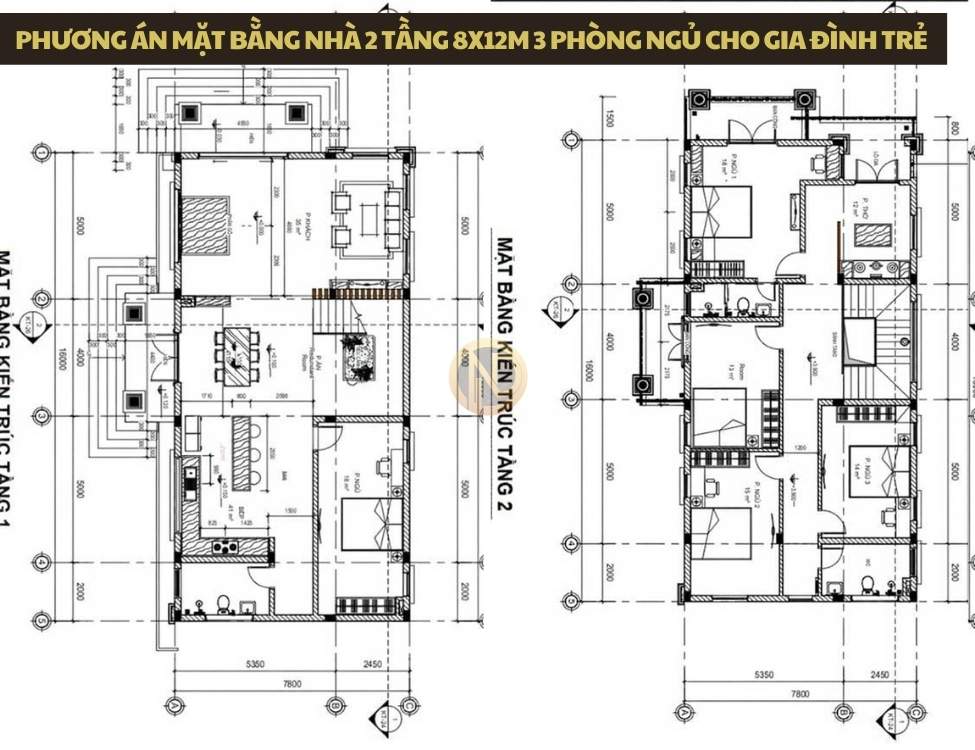

Phương án mặt bằng nhà 2 tầng 8x12m 3 phòng ngủ cho gia đình trẻ
Phương án này phù hợp gia đình trẻ 3–4 người. Mặt bằng gọn, không gian mở, chi phí hợp lý. Có thể tham khảo thêm các mẫu nhà 8×12 2 tầng để so sánh.
Phương án mặt bằng nhà 2 tầng 8x12m 4 phòng ngủ cho gia đình nhiều thế hệ
Thêm một phòng ngủ trên tầng 1 hoặc tầng 2 tùy nhu cầu. Cần bố trí thang thuận tiện và đảm bảo sự riêng tư giữa các thế hệ.
Phương án có gara ô tô, kho, sân sau và không gian phụ trên lô đất 8x12m
Lô đất 8x12m có thể bố trí gara trước hoặc bên hông tùy hướng nhà. Không gian phụ cần thể hiện rõ trong bản vẽ để tránh phát sinh khi thi công.
Mỗi phương án có ưu điểm riêng tùy phong cách và nhu cầu. Gia chủ nên xem thêm những mẫu nhà 8x12m đẹp để chọn layout phù hợp.

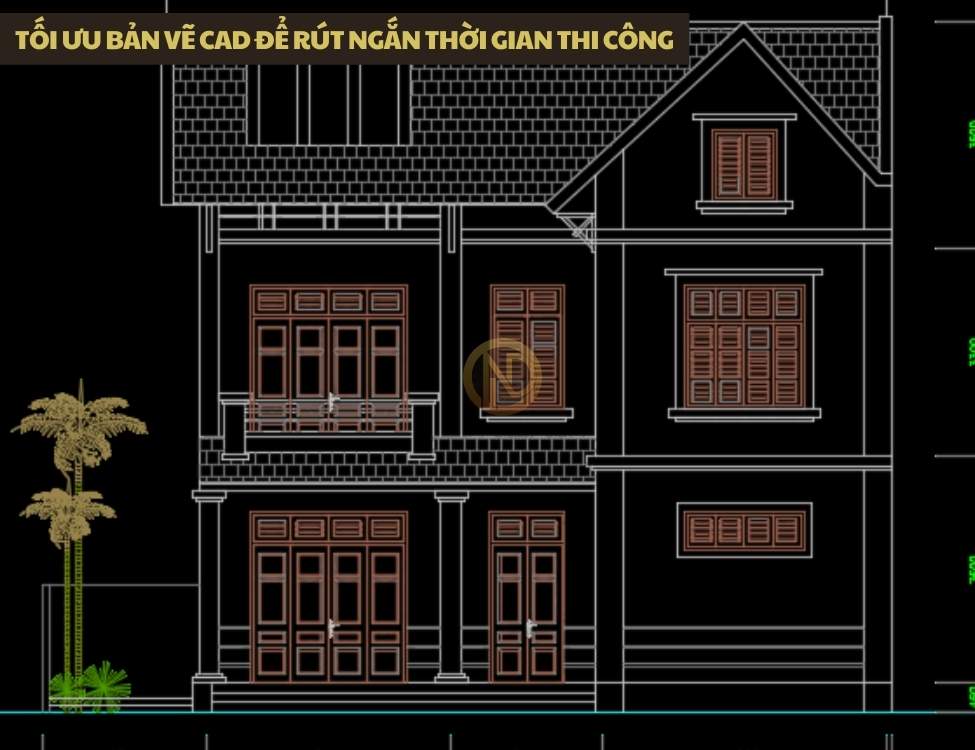

Tối ưu bản vẽ CAD để rút ngắn thời gian thi công
Thiết lập lưới trục, modul kích thước và nhịp cột hợp lý cho nhà 2 tầng 8x12m
Thiết lập modul ngay từ đầu giúp giảm lỗi khi dựng cột, xây tường và thi công sàn.
Đơn giản hóa hình khối, mái, ban công để giảm độ phức tạp thi công
Các mẫu nhà 2 tầng 8x12m đơn giản thường có tiến độ thi công nhanh hơn nhờ hình khối tối giản và ít chi tiết phức tạp.
Chuẩn hóa kích thước cửa, cầu thang, lan can trong bản vẽ CAD để tránh sửa đổi
Kích thước chuẩn giúp tiết kiệm chi phí và dễ mua vật liệu. Mô hình của bản vẽ CAD nhà 2 tầng 8x10m là ví dụ điển hình.
Kiểm tra xung đột giữa kiến trúc – kết cấu – điện nước ngay trên mô hình CAD
Phát hiện xung đột sớm giúp rút ngắn 5–10% thời gian thi công và giảm chi phí phát sinh.
Hướng dẫn đọc bản vẽ CAD nhà 2 tầng 8x12m cho gia chủ
Cách đọc mặt bằng, mặt đứng, mặt cắt trong hồ sơ bản vẽ nhà 2 tầng 8x12m
Gia chủ cần xem kỹ kích thước, vị trí cửa, cầu thang và sự liên kết giữa tầng 1 – tầng 2.
Những ký hiệu, đường nét và ghi chú quan trọng cần hiểu đúng
Layer điện – nước – kết cấu có màu ký hiệu riêng. Hiểu đúng giúp tránh yêu cầu sai khi chỉnh sửa.
Các thông số gia chủ cần kiểm tra: diện tích, kích thước phòng, cao độ, số bậc thang
Đây là những thông số ảnh hưởng trực tiếp đến sinh hoạt nên phải kiểm tra kỹ trước khi thi công.
Cách ghi chú, yêu cầu chỉnh sửa và trao đổi lại với kiến trúc sư trên bản vẽ CAD
Gia chủ nên ghi chú trực tiếp lên bản vẽ và trao đổi rõ với KTS. Có thể tham khảo các mẫu từ nguồn download bản vẽ CAD nhà 2 tầng miễn phí để hình dung giải pháp bố trí.
Kinh nghiệm làm việc với kiến trúc sư và kỹ sư khi triển khai bản vẽ CAD
Chuẩn bị yêu cầu công năng, phong cách và ngân sách trước khi thiết kế
Trước khi bắt đầu thiết kế bản vẽ CAD nhà 2 tầng 8x12m, gia chủ nên chuẩn bị sẵn danh sách nhu cầu sử dụng, số phòng ngủ, phòng thờ, gara và phong cách mong muốn. Theo kinh nghiệm từ Xây Nhà Đẹp, việc xác định rõ yêu cầu ngay từ đầu giúp rút ngắn 20–30% thời gian chỉnh sửa mặt bằng.
Tham khảo thêm các phương án nhà 2 tầng 8x12m sẽ giúp gia chủ dễ hình dung công năng phù hợp.
Quy trình chốt mặt bằng, phối cảnh rồi mới triển khai bản vẽ CAD chi tiết
Một bản vẽ chuẩn phải đi theo đúng quy trình:
- Chốt mặt bằng
- Chốt phối cảnh 3D
- Triển khai CAD chi tiết.
Nếu không làm đúng thứ tự, hồ sơ dễ phải sửa nhiều lần, kéo dài tiến độ. Xây Nhà Đẹp luôn khuyến nghị chốt mặt bằng thật kỹ trước khi bước sang giai đoạn dựng CAD.
Phối hợp giữa đơn vị thiết kế và đội thi công để hạn chế sai khác khi xây dựng
Một lỗi phổ biến là đội thi công không được giải thích đầy đủ bản vẽ. Để tránh sai khác, kiến trúc sư và kỹ sư nên trực tiếp bàn giao và hướng dẫn cách đọc hồ sơ. Khi cả hai bên phối hợp chặt chẽ, công trình thi công nhanh, chuẩn và giảm phát sinh đáng kể.
Quản lý phiên bản bản vẽ CAD (revision) để tránh nhầm lẫn trên công trường
Khi có chỉnh sửa, bản vẽ phải được cập nhật phiên bản mới (revision) và thông báo rõ cho đội thi công. Đây là yếu tố sống còn để tránh nhầm lẫn. Các mẫu bản vẽ CAD nhà 2 tầng 7x12m thường cho thấy việc quản lý revision rất quan trọng, nhất là với công trình nhiều chi tiết.
Ứng dụng bản vẽ CAD nhà 2 tầng 8x12m trong dự toán và kế hoạch thi công
Trích khối lượng từ bản vẽ CAD để lập dự toán chi phí xây nhà 2 tầng 8x12m
Hồ sơ CAD là cơ sở để bóc tách khối lượng chính xác: bê tông, thép, ngói, gạch, thiết bị… Nhờ vậy, việc lập dự toán chi phí cho nhà 2 tầng 8x12m trở nên khoa học và minh bạch.
Sử dụng bản vẽ CAD để lập tiến độ thi công và chia giai đoạn công việc
Từ bản vẽ CAD, đơn vị thi công có thể lập tiến độ theo từng giai đoạn: móng – khung – xây tô – MEP – hoàn thiện. Càng rõ ràng thì tiến độ càng suôn sẻ và ít bị gián đoạn.
Dùng bản vẽ CAD để đặt vật liệu, cấu kiện, nội thất theo kích thước chuẩn
Nhờ có kích thước chính xác trong CAD, gia chủ dễ dàng đặt cửa, cầu thang, nội thất theo chuẩn. Điều này giúp tránh sửa đổi khi lắp đặt. Bạn có thể tham khảo các nguồn download bản vẽ CAD nhà 2 tầng mái Nhật miễn phí để tìm thêm mẫu đối chiếu.
Lưu trữ và quản lý hồ sơ bản vẽ phục vụ bảo trì, sửa chữa và cải tạo sau này
Hồ sơ CAD sau khi thi công cần được lưu trữ đầy đủ để phục vụ sửa chữa, cải tạo hoặc nâng cấp sau này. Tương tự, các bộ bản vẽ CAD nhà 2 tầng 8×15 cũng cho thấy lợi ích lớn khi lưu trữ hồ sơ kỹ thuật dài hạn.
Lưu ý về phong thủy và pháp lý trong bản vẽ nhà 2 tầng 8x12m
Thể hiện ranh đất, chỉ giới, khoảng lùi và mật độ xây dựng trên bản vẽ
Những thông tin pháp lý này phải có trong bản vẽ để tránh vi phạm quy hoạch. Đây cũng là yêu cầu bắt buộc khi xin phép xây dựng.
Điều chỉnh mặt bằng trên CAD theo các nguyên tắc phong thủy cơ bản
Hiện nay, nhiều gia chủ muốn mặt bằng hợp tuổi, hợp hướng. Kiến trúc sư cần chỉnh sửa trực tiếp trên CAD để đảm bảo sự chính xác.
Bố trí cửa chính, cầu thang, phòng thờ, phòng ngủ trong giới hạn bản vẽ 8x12m
Cửa chính không nên đặt lệch phong thủy, cầu thang tránh trung cung, phòng thờ cần vị trí yên tĩnh và cao ráo. CAD giúp xác định vị trí chính xác từng phòng trong khung 8x12m.
Chuẩn bị bộ bản vẽ nhà 2 tầng 8x12m phục vụ xin phép xây dựng và nghiệm thu
Một bộ bản vẽ đầy đủ giúp thủ tục xin phép xây dựng diễn ra nhanh. Bạn có thể tham khảo thêm các mẫu bản vẽ CAD nhà 2 tầng 8×12 chuẩn hồ sơ pháp lý.
Những lỗi thường gặp khi làm và đọc bản vẽ CAD nhà 2 tầng 8x12m
Lỗi bố trí mặt bằng thiếu khoa học: hành lang dài, không gian thừa, thiếu sáng
Lỗi này khiến diện tích 8x12m bị lãng phí, nhà bí và tốn chi phí xây không cần thiết.
Lỗi trình bày bản vẽ CAD: thiếu kích thước, trùng layer, ký hiệu không thống nhất
Đây là lỗi kỹ thuật phổ biến khiến đội thợ dễ thi công sai lệch.
Lỗi không đồng bộ giữa kiến trúc – kết cấu – điện nước trong hồ sơ CAD
Nếu không kiểm tra kỹ, đường ống có thể đâm vào dầm hoặc cột, gây phát sinh khi thi công.
Cách rà soát và kiểm tra bản vẽ trước khi đưa ra thi công thực tế
Gia chủ nên xem kỹ kích thước phòng, vị trí cửa, thang và toilet. Kỹ sư cần kiểm tra trục cột, móng và thép sàn trước khi ký duyệt.
Câu hỏi thường gặp về bản vẽ CAD nhà 2 tầng 8x12m
Có thể dùng chung bản vẽ CAD nhà 2 tầng 8x12m cho nhiều lô đất khác nhau không?
Có thể tham khảo, nhưng để thi công thực tế cần chỉnh sửa theo ranh đất, hướng nhà và phong thủy.
Khi nào nên chỉnh sửa lại hoàn toàn mặt bằng trong bản vẽ CAD?
Khi nhu cầu thay đổi nhiều hoặc lô đất có hình dạng đặc biệt: nở hậu, xéo góc, thóp hậu.
Gia chủ không rành kỹ thuật có nên tự sửa bản vẽ CAD hay phải thông qua kiến trúc sư?
Không nên tự sửa. Sai một kích thước nhỏ có thể ảnh hưởng toàn bộ kết cấu. Hãy để kỹ sư hoặc KTS thực hiện.
Tiêu chí chọn đơn vị thiết kế bản vẽ CAD nhà 2 tầng 8x12m để thi công nhanh và ít phát sinh?
Kinh nghiệm thực tế
Quy trình rõ ràng
Hồ sơ CAD chi tiết
Hỗ trợ giám sát và chỉnh sửa trong quá trình thi công
