Nhìn vào một mảnh đất 5x12m, nhiều gia chủ băn khoăn: “Liệu diện tích nhỏ như vậy có thể bố trí đủ phòng, nhà vẫn chắc và ở có thoải mái không?”. Câu trả lời nằm ở một bản vẽ nhà 2 tầng 5x12m được tính toán kỹ cả kết cấu lẫn công năng. Nếu chỉ vẽ cho đủ phòng mà không quan tâm lưới cột, dầm, ánh sáng hay thông gió, bạn rất dễ rơi vào cảnh nhà vừa bí, vừa tốn thép, tốn bê tông.
Trong bài viết này, Xây Nhà Đẹp sẽ cùng bạn “mổ xẻ” một cách hệ thống: từ thành phần cần có trong bản vẽ nhà 2 tầng 5x12m, nguyên tắc tối ưu kết cấu, bố trí mặt bằng tầng 1 – tầng 2, cho tới phần điện nước, chống thấm và các lỗi hay gặp khi tự chỉnh sửa bản vẽ. Mục đích là để bạn hiểu rõ mình đang cần gì, biết cách đọc – kiểm tra hồ sơ và lựa chọn phương án phù hợp với gia đình, thay vì chỉ xem hình phối cảnh cho đẹp rồi phó mặc tất cả cho thầu
Tổng quan về nhà 2 tầng 5x12m trong bối cảnh nhà phố hiện nay
Ở phân khúc nhà phố nhỏ, nhà 2 tầng 5x12m là kiểu diện tích mà Xây Nhà Đẹp gặp rất thường xuyên. Mặt tiền 5m đủ treo bảng hiệu, làm ban công đẹp; chiều sâu 12m vừa đủ để bố trí công năng cơ bản cho một gia đình trẻ 3–5 người.
Chính vì quỹ đất không quá lớn nên việc có một bản vẽ nhà 2 tầng 5x12m được nghiên cứu kỹ là yếu tố quyết định: nếu bố trí sai, nhà dễ bí, thiếu sáng, lãng phí diện tích; nếu tính đúng, bạn vẫn có một tổ ấm gọn gàng, thông thoáng và tiết kiệm chi phí kết cấu.
Đặc điểm lô đất 5x12m: mặt tiền hẹp, chiều sâu vừa và bài toán tối ưu diện tích
Lô đất 5×12m thường là dạng nhà ống, mặt tiền hẹp và chiều sâu ở mức vừa phải. Diện tích xây dựng mỗi sàn chỉ khoảng 60m² nên mọi không gian đều phải tính toán kỹ.
Từ kinh nghiệm thiết kế và thi công của Xây Nhà Đẹp, với dạng đất này, bản vẽ nhà 2 tầng 5x12m phải giải được bài toán:
- Phòng khách, bếp – ăn không bị “đuôi chuột” hay chia cắt vụn.
- Cầu thang và vệ sinh không chiếm quá nhiều diện tích.
- Vẫn có đủ chỗ cho 2–3 phòng ngủ, chỗ phơi phóng, thờ cúng.
Nếu chỉ “vẽ cho đủ phòng” mà không cân đối chiều ngang – chiều sâu, công trình sẽ rất khó ở, dù nhìn trên mặt bằng tưởng là hợp lý.
Nhu cầu điển hình của gia đình 3–5 người trong thiết kế nhà 2 tầng 60m2 5x12m
Với một thiết kế nhà 2 tầng 60m2 5x12m, nhu cầu phổ biến mà Xây Nhà Đẹp thường ghi nhận là:
- Tầng 1: để xe, phòng khách, bếp – ăn, 1 vệ sinh, có thể thêm 1 phòng ngủ cho người lớn tuổi.
- Tầng 2: 2–3 phòng ngủ, 1 vệ sinh, phòng thờ và chỗ giặt phơi.
Như vậy, bản vẽ nhà 2 tầng 5x12m phải cân bằng giữa mong muốn “có đủ phòng” và thực tế diện tích. Chúng tôi thường ưu tiên giao thông gọn, không để hành lang dài, và tận dụng không gian đa năng (ví dụ phòng ngủ kiêm phòng làm việc) để nhà vừa dùng được lâu dài, vừa không bị chật.
Vì sao cần hồ sơ thiết kế nhà 2 tầng 5x12m được tính toán kỹ cả kết cấu lẫn công năng
Trên diện tích nhỏ, sai một ly là đi vài chục triệu, thậm chí vài trăm triệu. Nếu chỉ chạy theo phối cảnh đẹp mà không đầu tư vào hồ sơ thiết kế nhà 2 tầng 5x12m bài bản, bạn rất dễ gặp các vấn đề sau:
- Cột, dầm rơi giữa phòng, khó bố trí nội thất.
- Cầu thang chật, dốc, đi lại bất tiện.
- Phòng ngủ, bếp, vệ sinh thiếu sáng, khó thông gió.
Vì vậy, Xây Nhà Đẹp luôn coi bản vẽ nhà 2 tầng 5x12m là “bản đồ vận hành” của cả ngôi nhà: phải đồng thời tối ưu kết cấu, công năng và hệ thống kỹ thuật. Làm kỹ từ đầu sẽ giúp hạn chế tối đa đập phá, sửa chữa khi thi công và khi ở.

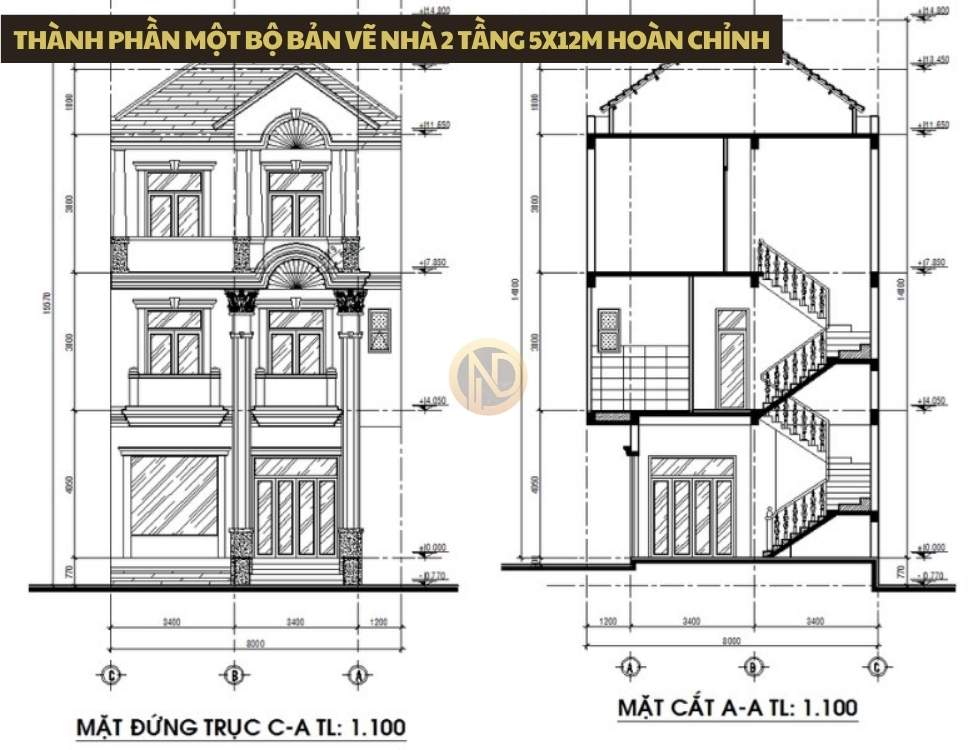

Thành phần một bộ bản vẽ nhà 2 tầng 5x12m hoàn chỉnh
Một bộ bản vẽ nhà 2 tầng 5x12m hoàn chỉnh không chỉ là vài tấm mặt bằng và phối cảnh 3D. Đó là một hồ sơ đủ chi tiết để đội thợ có thể thi công đúng kích thước, đúng kết cấu, đúng kỹ thuật và hạn chế tối đa phát sinh.
Với kinh nghiệm nhiều năm làm việc với nhà phố nhỏ, Xây Nhà Đẹp luôn yêu cầu hồ sơ phải rõ ràng từng phần: kiến trúc, kết cấu, điện nước, ghi chú vật liệu…
Các bản vẽ kiến trúc bắt buộc cho bản vẽ nhà ống 2 tầng 5x12m: mặt bằng, mặt đứng, mặt cắt, chi tiết thang – cửa
Về kiến trúc, một bản vẽ nhà ống 2 tầng 5x12m tối thiểu phải có:
- Mặt bằng từng tầng: thể hiện tường, cửa, cầu thang, kích thước rõ ràng.
- Mặt đứng: thể hiện hình khối mặt tiền, cửa sổ, ban công, cao độ tầng.
- Mặt cắt: cho thấy chiều cao phòng, vị trí dầm, sàn, mái.
- Chi tiết cầu thang, cửa đi, cửa sổ, lan can…
Những bản vẽ này giúp gia chủ hình dung nhà 2 tầng 5×12m “sau khi xây xong” sẽ trông như thế nào, đồng thời giúp thợ nắm được kích thước chuẩn. Xây Nhà Đẹp luôn khuyến khích khách đọc kỹ phần kiến trúc trước khi chuyển sang các phần kỹ thuật sâu hơn.
Các bản vẽ kết cấu: móng, cột, dầm, sàn và chi tiết cốt thép
Phần kết cấu là “xương sống” của bản vẽ nhà 2 tầng 5x12m. Trong bộ hồ sơ, bắt buộc phải có:
- Mặt bằng định vị cột.
- Sơ đồ bố trí dầm, sàn từng tầng.
- Bản vẽ móng: móng đơn, móng băng hay móng cọc tùy địa chất.
- Chi tiết cốt thép: đường kính thép, khoảng cách, chiều dài nối chồng…
Đây là phần mà chỉ nhìn qua thường “khó hiểu” với chủ nhà, nhưng lại cực kỳ quan trọng với kỹ sư và đội thi công. Xây Nhà Đẹp luôn ưu tiên thiết kế sao cho kết cấu đủ an toàn, không thừa thép, không lãng phí bê tông, vì mỗi kg thép đều là tiền.
Các bản vẽ hệ thống kỹ thuật: điện, nước, thoát nước, thông gió cho nhà 2 tầng 5x12m
Với diện tích nhỏ, nếu hệ thống kỹ thuật không được bố trí khoa học, nhà 2 tầng 5x12m rất dễ bị rối dây điện, tắc thoát nước, khó sửa chữa về sau.
Trong hồ sơ, Xây Nhà Đẹp luôn đưa đầy đủ:
- Sơ đồ cấp – thoát nước, vị trí ống đứng, ống ngang.
- Bản vẽ bố trí ổ cắm, công tắc, đèn, tủ điện.
- Gợi ý vị trí quạt hút, cấp gió cho vệ sinh và khu bếp.
Nhờ đó, khi thi công theo bản vẽ nhà 2 tầng 5x12m, nhà thầu không phải “nghĩ thêm tại công trình”, hạn chế tối đa tình trạng khoan đập lung tung để đi ống.
Mối liên hệ giữa kiến trúc – kết cấu – kỹ thuật trong cùng một bản vẽ thiết kế nhà 5x12m
Một bản vẽ thiết kế nhà 5x12m chuẩn không phải là chắp vá từng phần, mà là sự ăn khớp giữa kiến trúc, kết cấu và kỹ thuật. Ví dụ:
- Vị trí tường, phòng, cầu thang phải ăn theo lưới cột và dầm.
- Vị trí vệ sinh của tầng 1 và tầng 2 nên trùng trục để gom ống kỹ thuật.
- Giếng trời vừa là giải pháp ánh sáng, vừa là “giếng kỹ thuật” cho ống thông gió, ống thoát nước.
Tại Xây Nhà Đẹp, chúng tôi luôn kiểm tra chéo các phần bản vẽ trước khi bàn giao, đảm bảo bản vẽ nhà 2 tầng 5x12m không bị “vênh” giữa các bộ môn – điều rất hay gặp khi gia chủ lấy mẫu trên mạng hoặc tách nhiều đơn vị làm mỗi phần một kiểu.
Nguyên tắc tối ưu kết cấu cho nhà 2 tầng 5x12m
Với nhà thấp tầng và diện tích nhỏ như nhà 2 tầng 5x12m, nhiều người thường nghĩ “kết cấu đơn giản thôi, thợ tự làm được”. Thực tế, nếu kết cấu không tối ưu, bạn vừa tốn thêm tiền thép, tiền bê tông, vừa làm không gian bên trong khó bố trí.
Nguyên tắc của Xây Nhà Đẹp là: bản vẽ nhà 2 tầng 5x12m phải đủ an toàn, đúng tiêu chuẩn, nhưng đồng thời phải tôn trọng công năng, không để cột dầm rơi vào giữa phòng hay cắt ngắn không gian.
Lựa chọn hệ kết cấu phù hợp cho thiết kế nhà ống 2 tầng 5x12m với mặt tiền 5m
Đa số thiết kế nhà ống 2 tầng 5x12m sử dụng hệ kết cấu khung bê tông cốt thép: móng – cột – dầm – sàn. Với mặt tiền 5m, nhịp dầm ngang thường từ 3–5m; phần còn lại có thể xử lý bằng tường gạch chịu lực hỗ trợ.
Tùy địa chất, Xây Nhà Đẹp sẽ tư vấn dùng móng băng, móng đơn hay móng cọc. Mục tiêu là công trình ổn định, không lún nứt, nhưng cũng không “đổ bê tông quá tay” gây lãng phí cho chủ nhà.
Tổ chức lưới cột theo mặt bằng 5x12m để không chiếm dụng diện tích phòng
Một bản vẽ nhà 2 tầng 5x12m thông minh là khi lưới cột “ẩn” trong tường – cạnh phòng, thay vì nằm giữa không gian sử dụng. Với mặt bằng chỉ rộng 5m, nếu đặt cột sai chỗ, phòng rất dễ bị méo hoặc khó kê đồ.
Do đó, ngay từ khâu lên phương án, Xây Nhà Đẹp thường xử lý đồng thời: phác mặt bằng công năng và lưới cột. Cột nằm ở vị trí vách tường, cạnh cầu thang, cạnh vệ sinh… vừa thuận cấu tạo, vừa không phá vỡ không gian nội thất.

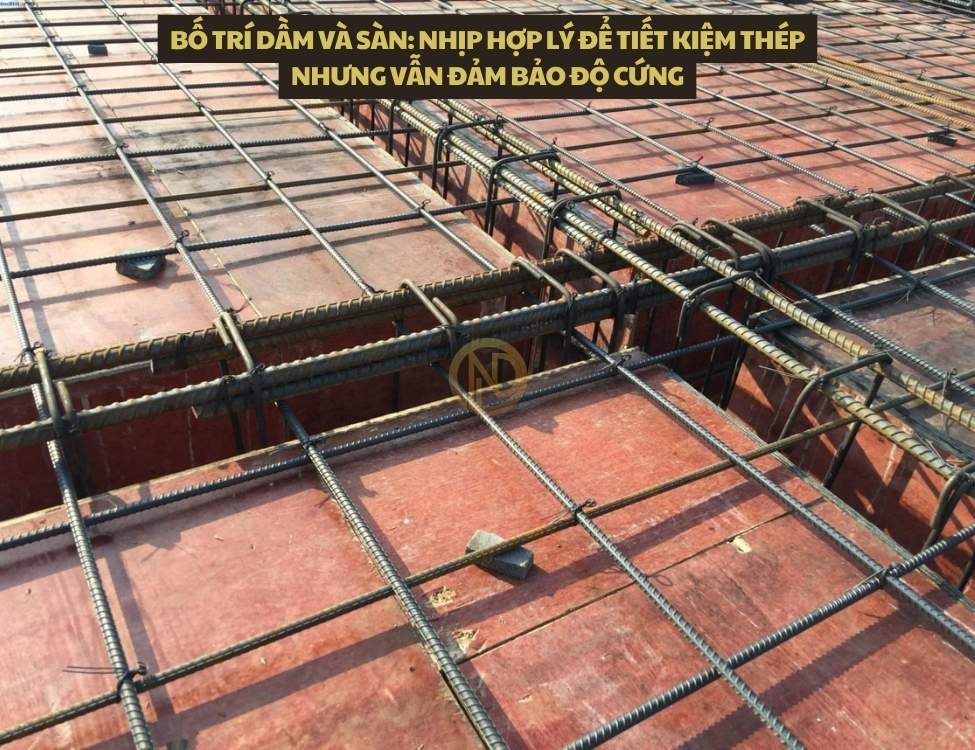

Bố trí dầm và sàn: nhịp hợp lý để tiết kiệm thép nhưng vẫn đảm bảo độ cứng
Nhịp dầm trong bản vẽ nhà 2 tầng 5x12m nếu quá dài sẽ phải tăng thép, tăng chiều cao dầm, tăng bề dày sàn, kéo theo chi phí. Ngược lại, chia dầm quá dày lại làm trần lổn nhổn, khó đẹp.
Kinh nghiệm của Xây Nhà Đẹp là giữ nhịp dầm ở mức hợp lý, không quá tham không gian “thông suốt” mà bỏ qua nhịp kết cấu. Từ đó, vừa tiết kiệm vật liệu, vừa đảm bảo trần phẳng, dễ xử lý hoàn thiện.
Nguyên tắc xếp tải giữa hai tầng: tường, cột và dầm thẳng hàng
Khi thiết kế bản vẽ nhà 2 tầng 5x12m, việc xếp tải giữa các tầng là bắt buộc:
- Tường tầng trên nên trùng trục với dầm, tường, cột tầng dưới.
- Hạn chế tối đa việc “treo” tường lên sàn mà không có dầm đỡ.
Điều này giúp tải trọng truyền xuống móng rõ ràng, tránh hiện tượng sàn võng, tường nứt. Xây Nhà Đẹp luôn phối hợp chặt chẽ giữa kiến trúc sư và kỹ sư kết cấu để chỉnh mặt bằng cho phù hợp nguyên tắc xếp tải mà vẫn giữ được công năng mong muốn.
Giải pháp móng cho nhà 2 tầng 5x12m theo điều kiện địa chất phổ biến
Đối với nhà 2 tầng 5x12m, nếu đất tốt, tải trọng không quá lớn, móng đơn hoặc móng băng là khá phổ biến; nếu khu vực đất yếu, nhiều công trình xung quanh đã lún, móng cọc sẽ an toàn hơn.
Trong mọi trường hợp, Xây Nhà Đẹp không bao giờ “phán mò” mà luôn khuyến khích khảo sát địa chất tối thiểu hoặc tham chiếu công trình lân cận trước khi chốt giải pháp móng trong bản vẽ nhà 2 tầng 5x12m. Làm chắc ngay từ móng sẽ giúp công trình bền vững, tránh việc phải xử lý nứt lún sau vài năm sử dụng.
Những lỗi kết cấu thường gặp ở nhà 2 tầng 5x12m và cách tránh
Trong thực tế thi công, Xây Nhà Đẹp gặp không ít công trình dùng bản vẽ nhà 2 tầng 5x12m nhưng kết cấu lại làm “không tới”, dẫn đến nứt tường, võng sàn hoặc khó bố trí nội thất. Các lỗi này thường bắt nguồn từ việc thiết kế vội, không bám nguyên tắc cơ bản hoặc thợ tự sửa bản vẽ ngoài công trường.
Đặt cột, dầm sai vị trí làm vướng công năng và khó bố trí nội thất
Sai lầm thường thấy là lưới cột, dầm không được phối hợp với mặt bằng ngay từ đầu. Cột rơi đúng giữa phòng khách, giữa bếp hoặc ngay giữa chân giường, khiến việc kê đồ vô cùng khó khăn.
Khi thiết kế bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn xử lý song song: vừa vẽ mặt bằng công năng, vừa chồng lưới cột, dầm. Cột sẽ “núp” trong tường, cạnh cầu thang, cạnh vệ sinh, hạn chế tối đa xuất hiện giữa không gian sử dụng. Bạn tuyệt đối không nên tự ý “dời cột cho cân phòng” tại công trường mà không có kỹ sư kiểm tra lại.
Nhịp dầm quá dài hoặc sàn quá mỏng gây võng, nứt và lãng phí vật liệu
Vì muốn không gian thông thoáng, nhiều người yêu cầu dầm, sàn “vươn” quá dài, nhưng không chịu tăng kích thước cấu kiện. Ngược lại, có nơi lại cho sàn quá mỏng để tiết kiệm, dẫn đến sàn rung, dễ nứt chân tường.
Trong bản vẽ thiết kế nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn tính toán nhịp dầm – chiều dày sàn dựa trên tiêu chuẩn, sau đó mới tối ưu lại mặt bằng. Làm đúng ngay trên bản vẽ giúp tránh được việc vừa dư thép, vừa không đạt độ cứng cần thiết.

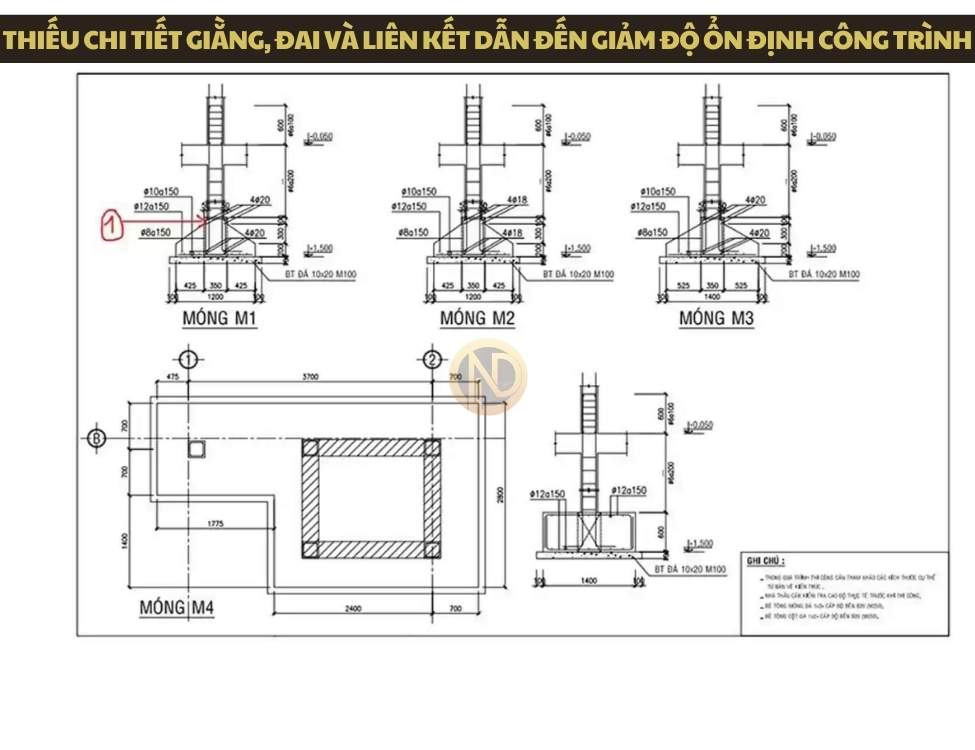

Thiếu chi tiết giằng, đai và liên kết dẫn đến giảm độ ổn định công trình
Một số hồ sơ bản vẽ nhà 2 tầng 5x12m sơ sài thường không thể hiện rõ giằng tường, dầm giằng móng, chi tiết đai cột, neo thép… Khi đi vào thi công, thợ làm theo kinh nghiệm, thiếu – thừa khó kiểm soát, làm giảm độ ổn định của cả khung nhà.
Kinh nghiệm của Xây Nhà Đẹp là chi tiết hóa phần kết cấu: ghi rõ kích thước, khoảng cách đai, mối nối thép, cách liên kết giữa dầm – cột – sàn. Nhờ vậy, bạn có cơ sở để giám sát, không phải “tin bằng niềm tin” vào lời nói miệng của đội thi công.
Không tính đến tải trọng tương lai khi muốn nâng cấp thêm tầng cho mẫu nhà 5×12 3 tầng
Rất nhiều gia đình ban đầu chỉ làm 2 tầng, nhưng vài năm sau lại muốn thêm một tầng nữa theo hướng mẫu nhà 5×12 3 tầng. Nếu ngay từ đầu móng – cột – dầm không được tính dư tải, việc nâng tầng sẽ cực kỳ rủi ro, thậm chí không thể thực hiện an toàn.
Khi lên bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn hỏi trước: gia đình có kế hoạch nâng tầng không. Nếu có, chúng tôi sẽ thiết kế kết cấu theo phương án “2 tầng dùng ngay, 3 tầng dự phòng”, để sau này nhà vẫn đủ sức “gánh” thêm khối lượng mà không phải đập bỏ toàn bộ hệ khung.
Nguyên tắc tối ưu công năng cho nhà 2 tầng 5x12m
Nếu kết cấu là “xương”, thì công năng là “nội tạng” của công trình. Trên diện tích chỉ 60m² mỗi sàn, một bản vẽ nhà 2 tầng 5x12m tối ưu công năng phải giúp gia đình đi lại dễ dàng, sinh hoạt thuận tiện, phòng ốc đủ dùng mà không bị chật chội. Đây cũng là “gu” thiết kế mà Xây Nhà Đẹp luôn ưu tiên: gọn, rõ, ít hành lang chết.
Phân tích nhu cầu sử dụng điển hình của gia đình 3–5 thành viên
Trước khi cầm bút vẽ, Xây Nhà Đẹp luôn hỏi kỹ:
- Gia đình có bao nhiêu người?
- Cần mấy phòng ngủ, có người lớn tuổi không?
- Có làm việc tại nhà không?
Với đa số hồ sơ bản vẽ nhà 2 tầng 5x12m, cấu hình thường là: 1 phòng khách, 1 bếp – ăn, 2–3 phòng ngủ, 2 nhà vệ sinh, phòng thờ và chỗ giặt phơi. Khi hiểu rõ nhu cầu, chúng tôi mới phân bổ diện tích cho từng không gian, tránh tình trạng “thích gì vẽ nấy” rồi mới lo tới chỗ kê đồ.
Tổ chức giao thông ngang – dọc trong mặt bằng nhà ống sâu 12m
Nhà ống 5x12m nếu không bố trí giao thông khéo sẽ bị nhiều hành lang dài, đi lại bất tiện và tốn diện tích.
Trong bản vẽ nhà ống 2 tầng 5x12m, Xây Nhà Đẹp thường tận dụng không gian giao thông làm “xương sống”:
- Lối đi bám theo một bên nhà, kết hợp với khu cầu thang.
- Hạn chế hành lang độc lập, ưu tiên không gian mở liên thông phòng khách – bếp – ăn.
Cách tổ chức này giúp nhà nhỏ nhưng không bị ngột ngạt, mỗi mét vuông đều có chức năng rõ ràng.

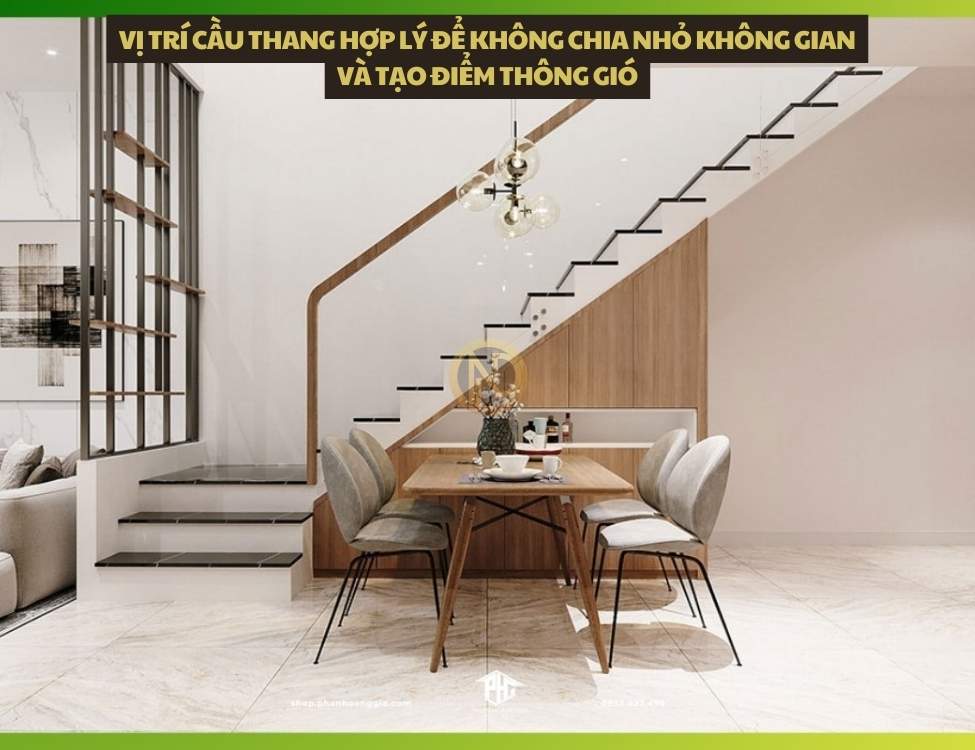

Vị trí cầu thang hợp lý để không chia nhỏ không gian và tạo điểm thông gió
Cầu thang chính là “trục đứng” của nhà 2 tầng 5x12m. Đặt sai vị trí, không gian sẽ bị chia vụn; đặt đúng, nó sẽ trở thành điểm nhấn và điểm hút gió.
Khi thiết kế bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp thường đặt cầu thang gần giữa nhà hoặc lệch nhẹ, kết hợp với giếng trời. Nhờ đó, vừa chia được khu trước – khu sau, vừa tạo được vùng thông gió và lấy sáng cho cả hai tầng. Tránh đặt cầu thang quá sát mặt tiền hoặc quá sát cuối nhà, vì sẽ khiến phần còn lại khó bố trí phòng hợp lý.
Nguyên tắc lấy sáng và thông gió tự nhiên cho nhà 2 tầng 5x12m
Nhà ống nhỏ rất dễ bí và nóng nếu không có phương án lấy sáng – thông gió chuẩn. Một bản vẽ thiết kế nhà 2 tầng 5x12m tốt luôn phải nghĩ tới:
- Giếng trời ở giữa hoặc cuối nhà.
- Cửa sổ mở về phía hông hoặc sau nhà (nếu có khoảng trống).
- Cửa sổ đối lưu giữa trước – sau, tận dụng gió tự nhiên.
Xây Nhà Đẹp ưu tiên giải pháp “thở tự nhiên” trước khi tính tới điều hòa. Khi không khí trong nhà lưu thông tốt, bạn sẽ ở thoải mái hơn, chi phí vận hành điện cũng giảm đi đáng kể.

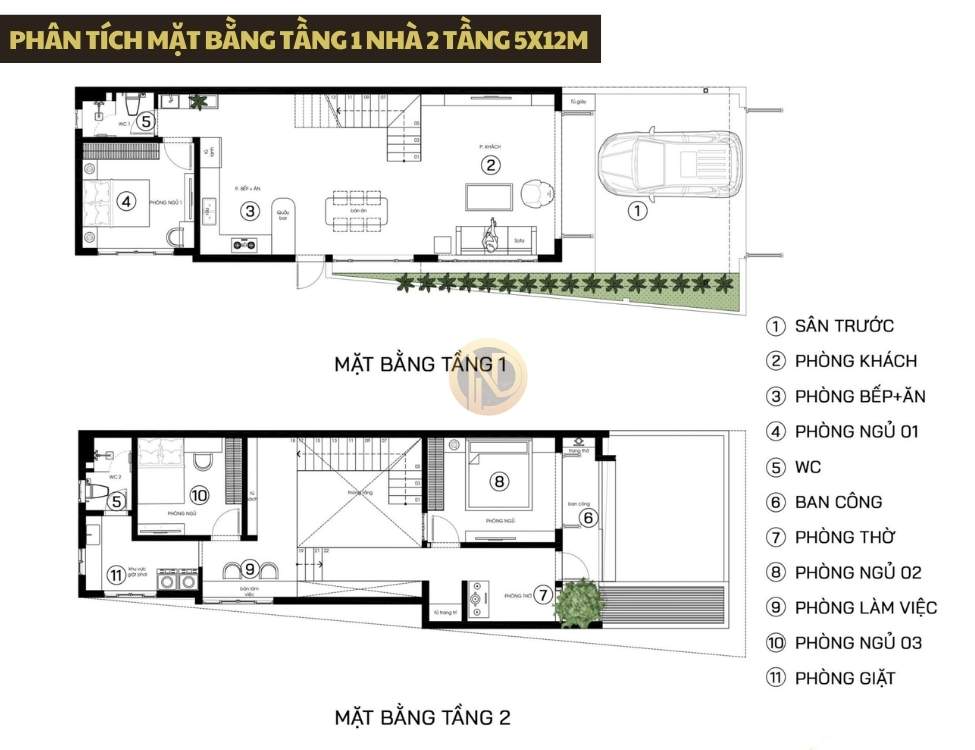

Phân tích mặt bằng tầng 1 nhà 2 tầng 5x12m
Tầng 1 là nơi vừa đón khách, vừa nấu nướng, vừa sinh hoạt chung, nhiều khi còn phải kiêm chỗ ngủ cho người lớn tuổi. Vì vậy, tầng này trong bản vẽ nhà 2 tầng 5x12m phải được tính toán cực kỳ kỹ, sao cho luồng di chuyển mạch lạc và không gian đủ thoáng dù diện tích không lớn.
Phương án có sân trước để xe: tỷ lệ diện tích sân – phòng khách – bếp – vệ sinh
Với nhà phố 5x12m, việc chừa một khoảng sân 1,5–2m phía trước để xe máy hoặc làm hiên là rất nên cân nhắc. Phần còn lại của tầng 1 thường chia cho phòng khách, bếp – ăn và vệ sinh.
Trong nhiều bản vẽ nhà 2 tầng 5x12m mà Xây Nhà Đẹp thực hiện, chúng tôi thường gợi ý:
- Sân trước nhỏ nhưng đủ chức năng, kết hợp mảng xanh.
- Phòng khách liền kề, có thể ngăn nhẹ bằng kệ hoặc vách.
- Bếp – ăn lui về cuối nhà, gần sân sau hoặc ô thoáng để thoát mùi tốt hơn.
Tỷ lệ diện tích sẽ được điều chỉnh theo thói quen sinh hoạt: nhà ít khách có thể giảm phòng khách để tăng diện tích bếp – ăn.
Phương án có phòng ngủ tầng trệt cho người lớn tuổi hoặc phòng đa năng
Nếu gia đình có ông bà ở cùng, Xây Nhà Đẹp luôn ưu tiên bố trí một phòng ngủ nhỏ tại tầng 1 trong bản vẽ nhà 2 tầng 5x12m. Phòng này không cần quá rộng, nhưng phải gần vệ sinh, cửa ra vào thuận tiện, hạn chế leo cầu thang.
Trong trường hợp chưa cần phòng ngủ, không gian này có thể dùng làm phòng làm việc, phòng sinh hoạt chung hoặc phòng chơi cho trẻ. Đây là cách để tầng 1 linh hoạt hơn, sẵn sàng đổi công năng khi nhu cầu gia đình thay đổi.

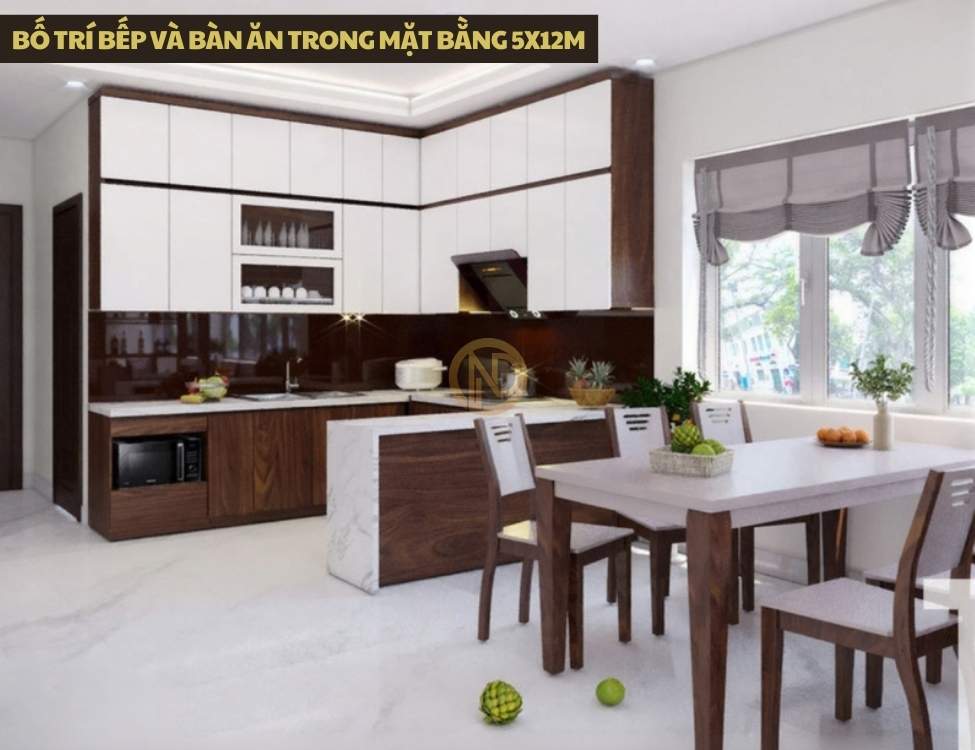

Bố trí bếp và bàn ăn trong mặt bằng 5x12m: liên thông hay tách riêng?
Với chiều sâu 12m, bếp và bàn ăn có thể:
- Liên thông với phòng khách theo kiểu không gian mở.
- Hoặc tách nhẹ bằng quầy bar, vách lam, thay đổi cao độ trần.
Trong đa số bản vẽ nhà 2 tầng 5x12m của Xây Nhà Đẹp, chúng tôi khuyến khích không gian bếp – ăn liền kề phòng khách nhưng có khoảng “đệm” (tủ, quầy) để hạn chế mùi và tiếng ồn. Cách làm này giúp nhà nhìn rộng hơn, linh hoạt khi có khách nhưng vẫn giữ được sự gọn gàng trong sinh hoạt hàng ngày.
Giải pháp chống bí và mùi cho bếp trong nhà ống nhỏ: cửa hậu, ô thoáng, giếng trời
Bếp là “trái tim” của tầng 1 nhưng cũng là nguồn mùi lớn. Trong nhà ống 5x12m, nếu bếp đặt ở cuối mà không có cửa hậu hay ô thoáng, mùi sẽ dồn lại, rất khó chịu.
Vì vậy, khi lên bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn tìm cách:
- Bố trí bếp sát cửa sau, ô gió hoặc giếng trời.
- Kết hợp quạt hút mùi, bếp sát tường ngoài để đặt chụp hút hiệu quả.
- Hạn chế đặt bếp quá gần cửa chính để tránh “lộ” khu bếp ngay khi mở cửa.
Nhờ những giải pháp này, tầng 1 vẫn giữ được không khí dễ chịu, bếp dùng nhiều nhưng không ám mùi cả nhà, giúp bạn ở lâu dài mà vẫn thoải mái.
Phân tích mặt bằng tầng 2 nhà 2 tầng 5x12m
Tầng 2 là nơi tập trung không gian riêng tư: phòng ngủ, phòng thờ, sân phơi… Nếu tầng 1 là nơi sinh hoạt chung thì tầng 2 chính là “vùng nghỉ” của cả gia đình. Vì vậy, khi làm bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn ưu tiên sự yên tĩnh, thoáng và riêng tư cho tầng này.
Phương án 2 phòng ngủ, phòng thờ và sân phơi cho gia đình trẻ
Với gia đình trẻ 3–4 người, phương án thường gặp trong bản vẽ nhà 2 tầng 5x12m là:
- Hai phòng ngủ đặt về phía trước và phía sau.
- Phòng thờ gần ban công hoặc vị trí cao, thoáng.
- Góc sân phơi bố trí phía sau nhà, gần vệ sinh và khu giặt.
Cách bố trí này tạo được nhịp sinh hoạt nhẹ nhàng: sáng ra ban công, tối về phòng ngủ yên tĩnh. Xây Nhà Đẹp thường tận dụng hành lang nhỏ ở giữa để lấy sáng từ giếng trời, vừa chiếu sáng khu thang, vừa tạo cảm giác tầng 2 không bị bí.

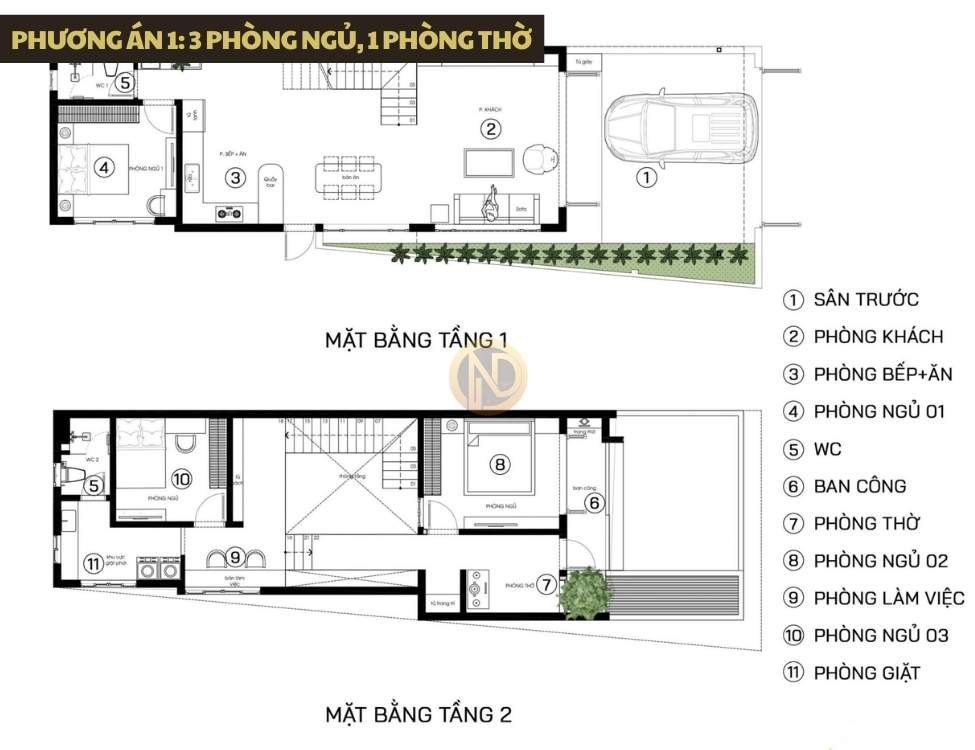

Phương án 3 phòng ngủ cho gia đình đông thành viên theo mẫu nhà 2 tầng 5×12 3 phòng ngủ
Với gia đình đông người hơn, cấu hình mẫu nhà 2 tầng 5×12 3 phòng ngủ là lựa chọn hợp lý. Lúc này, tầng 2 thường gồm:
- Một phòng ngủ master phía trước, có ban công.
- Hai phòng ngủ nhỏ hơn ở giữa và phía sau.
- Vệ sinh chung bố trí ở vị trí trung tâm để ai dùng cũng thuận tiện.
Khi triển khai phương án này, Xây Nhà Đẹp luôn cân đo diện tích từng phòng để không gian vẫn đủ kê giường, tủ, bàn làm việc mà không chật. Trên mặt bằng, chúng tôi cố gắng giữ giao thông gọn, không tạo nhiều góc cạnh thừa.
Bố trí vệ sinh tầng 2: gom cụm hay tách để tối ưu lưu thông và tiện lợi sử dụng
Trong đa số bản vẽ nhà 2 tầng 5x12m, có hai cách bố trí vệ sinh tầng 2:
- Gom thành một cụm ở giữa nhà, gần cầu thang.
- Hoặc tách nhỏ: một vệ sinh dùng chung, một vệ sinh trong phòng master.
Xây Nhà Đẹp ưu tiên gom trục vệ sinh của tầng 1 và tầng 2 trùng nhau để tiết kiệm đường ống, thi công gọn và dễ sửa chữa. Trên mặt bằng, chúng tôi luôn kiểm tra lại đường đi từ mỗi phòng tới vệ sinh: càng ngắn, càng ít phải băng qua không gian riêng của người khác càng tốt.
Giải pháp ban công, logia và giếng trời giúp tầng trên thông thoáng
Tầng 2 là nơi dễ lấy sáng và gió hơn tầng 1, nhưng nếu không tận dụng tốt, nhà vẫn có thể nóng và bí. Trong bản vẽ nhà ống 2 tầng 5x12m, Xây Nhà Đẹp thường kết hợp:
- Ban công phía trước để mở cửa sổ lớn cho phòng ngủ.
- Logia hoặc sân phơi phía sau, kết hợp trồng cây nhỏ.
- Giếng trời ở giữa nhà, liên kết với ô thông tầng cầu thang.
Ba điểm mở này tạo thành trục thông gió dọc cho cả căn nhà. Nhờ vậy, dù diện tích 5x12m khá nhỏ, không gian vẫn “thở” được, giảm phụ thuộc vào máy lạnh và đèn điện.
Sự phối hợp giữa kết cấu và công năng trong hồ sơ thiết kế nhà 2 tầng 5x12m
Một bản vẽ thiết kế nhà 2 tầng 5x12m chỉ thực sự hiệu quả khi kiến trúc, kết cấu và công năng “nói chuyện” được với nhau. Nếu chỉ vẽ phòng cho đẹp mà không bám lưới cột, hoặc ngược lại, vẽ kết cấu xong mới nhét phòng vào, công trình sẽ gặp rất nhiều rắc rối khi thi công. Xây Nhà Đẹp luôn lập hồ sơ theo hướng đồng bộ ngay từ đầu.
Đặt cầu thang, vệ sinh, giếng trời trùng trục giữa hai tầng để tối ưu kết cấu
Trong các bản vẽ nhà 2 tầng 5x12m, chúng tôi luôn cố gắng giữ:
- Cầu thang tầng 1 và tầng 2 cùng một vị trí.
- Vệ sinh trùng trục đứng để gom hệ thống ống.
- Giếng trời liên tục từ mái xuống tầng 1.
Cách làm này giúp kết cấu đơn giản, đường ống gọn, chi phí giảm. Đặc biệt với nhà nhỏ, việc gom các “khối kỹ thuật” vào một cụm giúp không gian còn lại vuông vắn hơn, dễ bố trí nội thất hơn.
Bố trí tường ngăn trong phòng theo lưới cột và dầm có sẵn
Ở bước triển khai chi tiết, Xây Nhà Đẹp luôn chồng mặt bằng công năng lên sơ đồ kết cấu. Tường ngăn phòng, tường vệ sinh được căn theo vị trí cột, dầm để:
- Không tạo những đoạn tường mỏng, yếu.
- Không làm phát sinh các “gờ, cột thò” khó xử lý nội thất.
Nhờ đó, bản vẽ nhà 2 tầng 5x12m sau khi xây xong sẽ ít bất ngờ khó chịu kiểu “sao ở bản vẽ không thấy cột mà giờ lại có cột ở đây”.

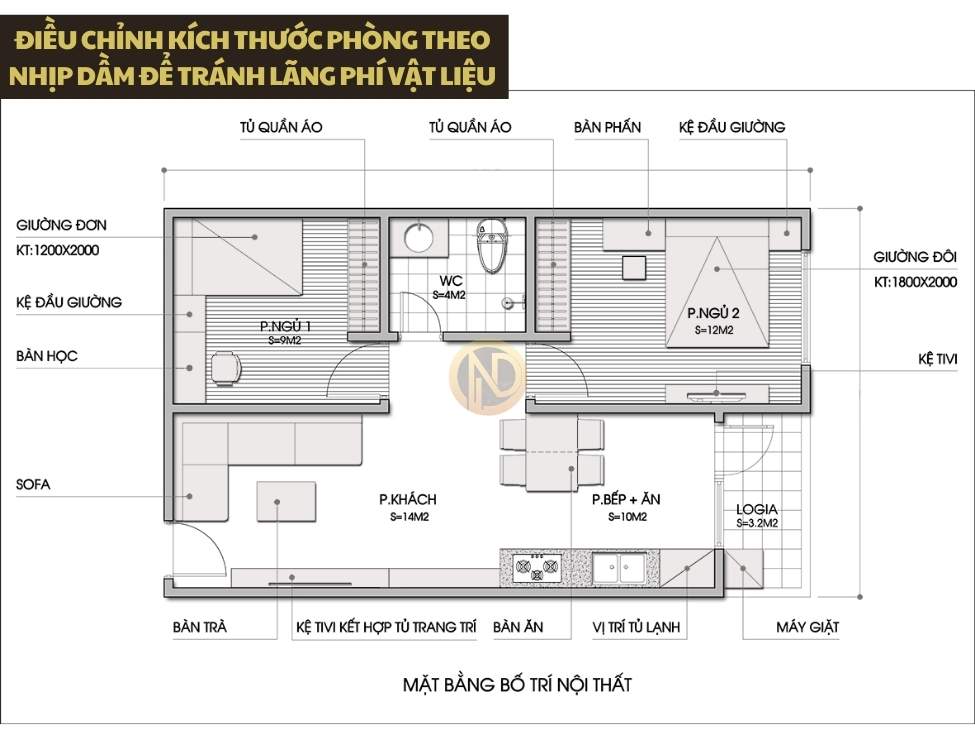

Điều chỉnh kích thước phòng theo nhịp dầm để tránh lãng phí vật liệu
Thay vì cố chấp giữ kích thước phòng theo số đo “đẹp mắt”, Xây Nhà Đẹp thường điều chỉnh chiều rộng, chiều sâu phòng lệch đi vài chục centimet để trùng nhịp dầm và sàn. Với một bản vẽ nhà 2 tầng 5x12m, chỉ cần tinh chỉnh nhỏ như vậy cũng đã tiết kiệm được đáng kể thép và bê tông.
Hiệu quả là:
- Phòng vẫn vuông vắn, sử dụng bình thường.
- Kết cấu hoạt động tốt, không phải tăng kích thước dầm, sàn một cách lãng phí.
Ví dụ về việc chỉnh sửa mặt bằng để phù hợp sơ đồ kết cấu nhưng vẫn giữ công năng
Trong thực tế, không hiếm trường hợp khách mang tới bản vẽ nhà 2 tầng 5x12m lấy trên mạng, mặt bằng khá ổn nhưng kết cấu “không nuốt được”. Xây Nhà Đẹp thường xử lý bằng cách:
- Dịch nhẹ vị trí cầu thang, nhà vệ sinh hoặc cửa.
- Tăng/giảm kích thước một số phòng 10–20cm.
Những chỉnh sửa nhỏ này giúp lưới cột – dầm trở nên hợp lý mà công năng vẫn giữ nguyên tinh thần ban đầu. Đây là phần việc mà gia chủ khó tự làm, nên luôn cần kiến trúc sư và kỹ sư kết cấu phối hợp.
Ví dụ các phương án bản vẽ nhà 2 tầng 5 x 12 tối ưu kết cấu và công năng
Để bạn dễ hình dung hơn, Xây Nhà Đẹp thường xây dựng 2–3 phương án bản vẽ nhà 2 tầng 5x12m rồi cùng gia chủ so sánh. Dưới đây là hai cấu hình phổ biến, đã được áp dụng nhiều cho nhà phố nhỏ 5x12m.
Phương án 1: 3 phòng ngủ, 1 phòng thờ – ưu tiên không gian sinh hoạt chung rộng trong mẫu nhà 5×12 2 tầng
Phương án này phù hợp với mẫu nhà 5×12 2 tầng cho gia đình trẻ:
- Tầng 1: sân trước, phòng khách rộng, bếp – ăn thoáng, 1 vệ sinh.
- Tầng 2: 2 phòng ngủ, 1 phòng thờ, 1 vệ sinh và sân phơi nhỏ.
Ưu điểm: không gian sinh hoạt chung rộng, ít vách ngăn, nhà thoáng và dễ bố trí nội thất. Nhược điểm: chỉ có 2 phòng ngủ nên chưa phù hợp gia đình đông thành viên.

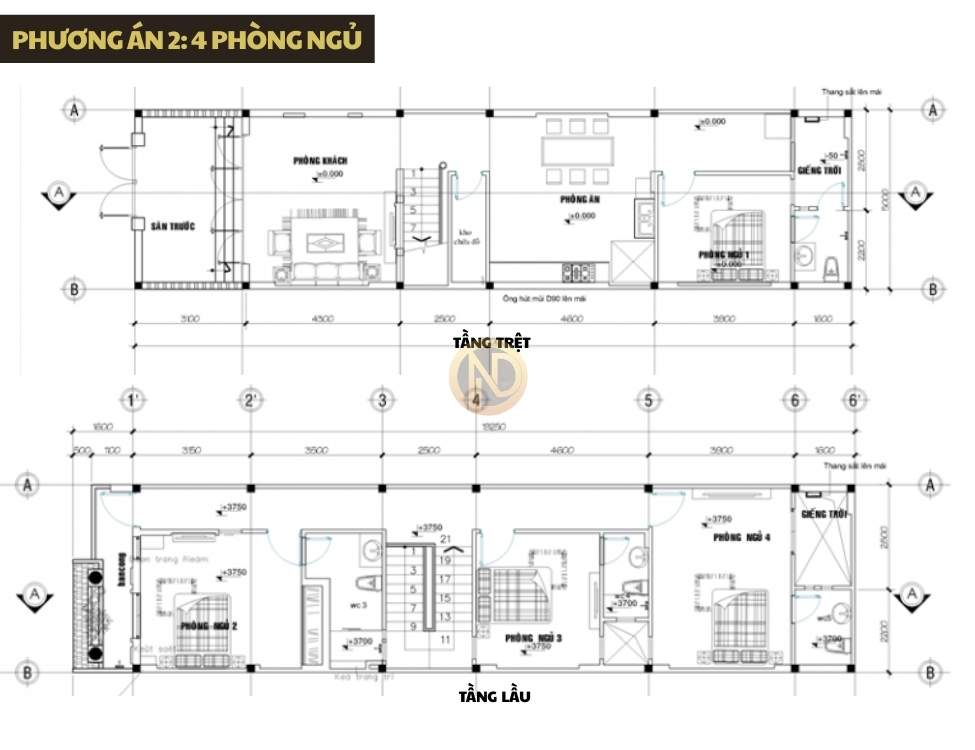

Phương án 2: 4 phòng ngủ cho gia đình đông người – thu gọn giao thông và tiết kiệm diện tích phụ, phù hợp chi phí xây nhà 2 tầng 5x12m
Với gia đình có 2 thế hệ, phương án 3 phòng ngủ thường được ưu tiên. Lúc này:
- Tầng 1 có thể thêm một phòng ngủ nhỏ cho ông bà.
- Tầng 2 bố trí 2 phòng ngủ cho bố mẹ và con cái, kèm 1 phòng thờ.
Khi thiết kế, Xây Nhà Đẹp sẽ thu gọn diện tích hành lang, sử dụng tường chung giữa các phòng để giảm diện tích phụ, từ đó chi phí xây nhà 2 tầng 5x12m không bị đội quá nhiều so với phương án 2 phòng ngủ nhưng công năng tăng đáng kể.
So sánh ưu – nhược điểm mỗi phương án về kết cấu, công năng và chi phí cho hồ sơ thiết kế nhà 2 tầng 5x12m
Khi so sánh các phương án trong hồ sơ thiết kế nhà 2 tầng 5x12m, chúng tôi luôn nhìn ở 3 góc độ:
- Kết cấu: lưới cột – dầm có đơn giản không, có cần thay đổi nhiều khi đổi phương án không.
- Công năng: giao thông có gọn không, phòng có đủ rộng để kê đồ không.
- Chi phí: diện tích xây dựng và mức độ hoàn thiện thay đổi nhiều hay ít.
Thông thường, gia đình sẽ chọn phương án dung hòa giữa mong muốn và ngân sách, còn Xây Nhà Đẹp sẽ tối ưu thêm về kết cấu để tiết kiệm vật liệu mà vẫn an toàn.
Gợi ý lựa chọn phương án phù hợp với nhu cầu thực tế của gia đình dựa trên bản vẽ sẵn có
Nếu bạn đã có một bản vẽ nhà 2 tầng 5x12m sẵn (mua mẫu, tải trên mạng…), hãy dùng nó làm nền để trao đổi với kiến trúc sư.
Xây Nhà Đẹp thường đề xuất:
- Giữ lại những điểm đã hợp lý (vị trí cầu thang, vệ sinh, bếp).
- Điều chỉnh số lượng và diện tích phòng ngủ theo số thành viên.
- Sửa lại kết cấu nếu cần để phù hợp tiêu chuẩn và điều kiện đất.
Cách làm này giúp tiết kiệm thời gian thiết kế, nhưng vẫn đảm bảo hồ sơ cuối cùng “may đo” cho gia đình bạn, không phải dùng một cách cứng nhắc.
Lời khuyên khi sử dụng và chỉnh sửa bản vẽ thiết kế nhà 2 tầng 5x12m
Một bản vẽ thiết kế nhà 2 tầng 5x12m tốt là điểm khởi đầu, nhưng cách bạn sử dụng và chỉnh sửa nó mới quyết định công trình có ổn hay không. Từ góc nhìn của một đơn vị vừa thiết kế vừa thi công, Xây Nhà Đẹp có vài kinh nghiệm muốn chia sẻ.
Những phần có thể điều chỉnh linh hoạt theo nhu cầu mà không ảnh hưởng kết cấu trong hồ sơ này
Trong hồ sơ bản vẽ nhà 2 tầng 5x12m, một số phần có thể chỉnh tương đối linh hoạt:
- Vị trí cửa đi, cửa sổ (trong giới hạn bức tường).
- Cách ngăn phòng bằng vách nhẹ, tủ, kệ.
- Bố trí nội thất, thiết bị bếp, tủ âm tường…
Các chỉnh sửa này ít ảnh hưởng đến kết cấu nếu không đụng vào tường chịu lực, cột dầm. Tuy nhiên, vẫn nên trao đổi trước với kiến trúc sư để đảm bảo tổng thể không bị lệch.
Những hạng mục bắt buộc phải có kỹ sư hoặc kiến trúc sư kiểm tra trước khi thay đổi
Ngược lại, có những thứ tuyệt đối không nên tự ý sửa trên bản vẽ nhà 2 tầng 5x12m:
- Vị trí, kích thước cột, dầm, sàn.
- Kết cấu móng, số lượng và kích thước thép.
- Trục vệ sinh, ống thoát nước chính, trục thông gió kỹ thuật.
Bất kỳ thay đổi nào ở đây đều cần kỹ sư hoặc kiến trúc sư có kinh nghiệm xem lại. Xây Nhà Đẹp đã gặp nhiều trường hợp thợ “tiện đâu làm đó”, đổi vị trí cầu thang, dịch toilet… dẫn tới kết cấu và M&E bị phá vỡ, sửa rất tốn kém.
Cách đọc và kiểm tra lại bản vẽ chi tiết nhà 2 tầng 5x12m trước khi bàn giao cho nhà thầu thi công
Trước khi giao bản vẽ chi tiết nhà 2 tầng 5x12m cho nhà thầu, bạn nên cùng đơn vị thiết kế rà lại:
- Mặt bằng từng tầng: vị trí phòng, cầu thang, vệ sinh đã đúng nhu cầu chưa.
- Mặt đứng, phối cảnh: hình khối, cửa, ban công đã ưng ý chưa.
- Kết cấu: đã được kỹ sư đóng dấu, ký duyệt.
- Điện – nước: đủ ổ cắm, đèn, cấp thoát nước cho các thiết bị.
Xây Nhà Đẹp thường dành một buổi bàn giao hồ sơ để giải thích cho chủ nhà cách đọc từng bản vẽ, giúp bạn chủ động hơn khi làm việc với thầu.
Khi nào nên thuê thiết kế riêng thay vì sử dụng lại bản vẽ mẫu cho nhà 2 tầng 5x12m hoặc các bản vẽ nhà 2 tầng 5x11m
Mẫu có sẵn rất tiện để tham khảo, nhưng không phải lúc nào cũng phù hợp. Nếu lô đất của bạn khác kích thước (như bản vẽ nhà 2 tầng 5x11m), hoặc nhu cầu công năng đặc biệt, hoặc địa chất nền đất yếu, Xây Nhà Đẹp luôn khuyên nên làm thiết kế riêng.
Thiết kế riêng giúp kiểm soát tốt kết cấu, công năng, chi phí, thay vì cố “nhét” một bản vẽ nhà 2 tầng 5x12m vào lô đất khác, rồi vừa thi công vừa sửa – rất rủi ro và tốn kém.
Câu hỏi thường gặp về hồ sơ thiết kế cho nhà 2 tầng 5x12m tối ưu kết cấu và công năng
Khi tư vấn cho khách, Xây Nhà Đẹp thường nhận được nhiều câu hỏi lặp lại xoay quanh bản vẽ nhà 2 tầng 5x12m. Trả lời rõ từ đầu sẽ giúp bạn tự tin hơn khi bước vào giai đoạn thiết kế và thi công.
Nhà 2 tầng 5x12m nên bố trí bao nhiêu phòng ngủ là hợp lý?
Phổ biến nhất là 2 hoặc 3 phòng ngủ, tùy số thành viên. Gia đình trẻ 3–4 người thường chọn 2 phòng; gia đình 2 thế hệ hoặc nhiều con nhỏ thường chọn 3 phòng. Xây Nhà Đẹp sẽ cân đối diện tích từng phòng để vừa đủ dùng, không quá chật, cũng không lãng phí.
Có thể chừa khoảng sân trước hoặc sân sau trong bản vẽ 5x12m hay phải tận dụng toàn bộ diện tích xây dựng?
Hoàn toàn có thể và nên chừa. Dù đất chỉ 5x12m, Xây Nhà Đẹp vẫn khuyến khích chừa ít nhất 1,2–1,5m làm sân trước hoặc sân sau. Điều này giúp lấy sáng, thông gió và có chỗ để xe, phơi đồ, trồng cây.
Làm thế nào để vừa tối ưu kết cấu vừa đảm bảo nhà không bí và thiếu sáng?
Giải pháp nằm ở việc tích hợp:
- Lưới cột – dầm gọn, rõ, không cắt manh mún không gian.
- Giếng trời, ban công, logia và cửa sổ phân bổ đều.
- Trục vệ sinh, cầu thang bố trí hợp lý để không chặn gió.
Trong mọi bản vẽ nhà 2 tầng 5x12m, Xây Nhà Đẹp luôn xem kết cấu và ánh sáng – gió là hai bài toán phải giải cùng lúc, không tách rời.
Có thể dùng chung một bản vẽ cho nhà 2 tầng 5x12m và mẫu thiết kế nhà 5x12m 1 tầng hay cần hiệu chỉnh riêng từng trường hợp?
Không nên dùng chung nguyên xi. Mẫu thiết kế nhà 5x12m 1 tầng chỉ phù hợp với tải trọng và công năng 1 tầng. Nếu muốn làm 2 tầng, cần tính lại móng, cột, dầm, cầu thang, thậm chí cả cấu trúc mặt bằng.
Xây Nhà Đẹp có thể dựa trên ý tưởng 1 tầng để phát triển lên bản vẽ nhà 2 tầng 5x12m, nhưng đó là một hồ sơ mới, được tính toán lại đầy đủ để công trình an toàn và sử dụng lâu dài.
